La energía trifásica es esencial para la industria y la distribución eléctrica; aquí aprenderás a convertir voltios línea-línea a línea-neutro de manera precisa.

Descubre en este artículo el proceso, fórmulas y ejemplos reales para el cálculo, mejorando tu comprensión y aplicaciones prácticas.

Calculadora con inteligencia artificial (IA) de Voltios Linea-Linea a Linea-Neutro

Example Prompts

• Convertir de 220V L-L a LN
• Convertir de 400V L-L a LN
• Convertir de 380V L-L a LN
• Convertir de 480V L-L a LN

Formula Voltaje Fase-Fase a Fase-Neutro:

Entendiendo el Sistema Trifásico

El sistema trifásico se utiliza ampliamente en aplicaciones industriales y comerciales por su alta eficiencia y menor consumo en conductores, siendo vital conocerlo para calcular de forma correcta la conversión de voltajes.

La conexión trifásica puede ser configurada en dos formas principales: estrella (Y) y delta (Δ). En la configuración estrella, el cálculo de voltios línea-neutro se deriva directamente a partir de la medición de voltios línea-línea, utilizando la constante raíz de tres. Esta conversión es crítica en distintos equipos eléctricos y sistemas de distribución de energía.

Fundamentos del Cálculo Voltios Línea-Línea a Línea-Neutro

El cálculo de voltios línea-neutro en un sistema trifásico balanceado se basa en la relación geométrica entre las tensiones del sistema, considerando que el ángulo entre cada fase es de 120 grados.

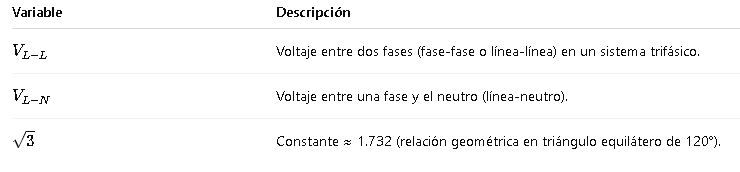

De manera simplificada, en un sistema balanceado la relación entre la tensión línea-línea (VLL) y la tensión línea-neutro (VLN) se obtiene mediante la fórmula:

donde √3 es la raíz cuadrada de 3 y equivale aproximadamente a 1,732. Esta relación es fundamental en el diseño y análisis de sistemas eléctricos, ya que la mayoría de los equipos están diseñados para conectarse a una de las fases en relación al neutro.

Profundizando en la Fórmula Básica

La fórmula VLN = VLL / √3 es clave para transformar la tensión medida entre fases en la tensión que se suministra a cada carga en el neutro. Este valor resulta crítico en el diseño de sistemas equilibrados.

Para una representación más detallada, considere la siguiente estructura:

• Si se conoce la tensión línea-línea, el paso siguiente es dividirla por el valor 1,732 (constante √3) para obtener el voltaje línea-neutro.
• Este cálculo se fundamenta en la geometría del triángulo formado por las tensiones vectoriales de un sistema trifásico equilibrado.

Como convertir Voltaje Fase-Fase a Fase-Neutro en 1 solo paso:

Paso 1:

Es muy fácil, solo debes dividir el Voltaje Linea a Linea (Fase-Fase) entre raíz de 3 (√3). Ejemplo: Una condensadora de aire acondicionado tiene un voltaje Fase-Fase de 480V, para saber el voltaje Fase-Neutro de la condensadora simplemente hay que dividir 480V entre √3, quedando de la siguiente manera: 480V/√3, dando como resultado 277V.

Ejemplos de conversión de Voltaje Fase-Fase a Fase-Neutro:

Ejemplo 1:

Una maquina de estampado tiene un voltaje Linea a Linea de 240Voltios, cuantos voltios Linea a Neutro tiene la estampadora?.

Rta://Para saber el voltaje Linea-Neutro de la estampadora se debera dividir el voltaje Linea-Linea entre raiz de tres de la siguiente manera: V_L-N=240V/√3, lo que dará como resultado 138Voltios Linea-Neutro.

Ejemplo 2:

Una troqueladora insdustrial tiene un voltaje Fase-Fase de 600Voltios, cuanto sera el voltaje Fase-Neutro que tendra esta maquina?

Rta://La solucion es sencilla, solo se debe dividir 600Voltios entre raiz de 3, de la siguiente forma: V_L-N=600V/√3=346Voltios Fase-Neutro.

Ejemplo 3:

Un molino de cafe tiene un voltaje de 13200Voltios linea a linea, cuanto voltaje Linea a Neutro tendra el molino?

Rta://Para saber la respuesta solo deberas dividir el voltaje Linea-Linea entre √3, por medio de la formula V_L-N=13200V/√3, obteniendo como resultado: 7621Voltios Linea-Neutro.

Tabla de conversión de Voltaje Fase-Fase a Fase-Neutro:

Como utilizar la calculadora Voltaje Fase-Fase a Fase-Neutro.

Lo primero y unico que debes hacer es insertar el voltaje Linea a linea que deseas convertir luego le deber dar click en el boton de convertir y listo.

Servicios eléctricos y cargas comunes:

Monofásico de tres hilos:

También conocido como sistema Edison, fase dividida o neutro con toma central. Este es el servicio residencial más común en América del Norte. La línea 1 a neutro y la línea 2 a neutro se utilizan para alimentar cargas de 120 voltios de iluminación y tomacorrientes. La línea 1 a la línea 2 se utiliza para alimentar cargas monofásicas de 240 voltios, como un calentador de agua o un acondicionador de aire. Ojo estas lineas en este caso no son equivalentes a Fases, son Hilos no Fases ni lineas.

Trifásico 4 Hilos Wye:

El servicio eléctrico de construcción comercial más común en América del Norte es 120/208 voltios en estrella, que se utiliza para alimentar cargas de tomacorrientes de 120 voltios, iluminación y sistemas de HVAC más pequeños.

En instalaciones más grandes, el voltaje es de 277/480 voltios y se usa para alimentar con un voltaje fase-neutro de 277 voltios de iluminación y mayores cargas de HVAC. En el oeste de Canadá 347 / 600V es mas común.

Delta trifásico de tres hilos:

Se usa principalmente en instalaciones industriales para proporcionar energía para cargas de motores trifásicos y en aplicaciones de distribución de energía de servicios públicos. Los voltajes nominales de servicio de 240, 400, 480, 600 y más altos son típicos.

Tablas Comparativas y Ejemplos Numéricos

Las siguientes tablas proporcionan una visión comparativa de diferentes valores de tensión y sus correspondientes conversiones de voltios línea-línea a línea-neutro en sistemas trifásicos.

Esta tabla permite identificar rápidamente los valores y compararlos, facilitando la selección de componentes adecuados en función de la tensión requerida para cada aplicación.

Aplicaciones Reales y Buenas Prácticas de Ingeniería

En el campo de la ingeniería eléctrica, la conversión correcta de tensiones es clave para garantizar la seguridad operativa y la eficiencia energética. Diversos escenarios resaltan la importancia de una adecuada conversión y análisis.

Entre las mejores prácticas destacan la verificación de mediciones con equipos certificados, análisis de carga balanceada y el cumplimiento de normativas internacionales. Estas prácticas se alinean con recomendaciones de organismos como la IEEE y la IEC, que establecen directrices para la seguridad y el rendimiento en instalaciones eléctricas.

Aplicación en el Control de Motores

Los motores eléctricos, ampliamente utilizados en la industria, requieren una tensión específica para operar de manera óptima. La diferencia entre VLL y VLN afecta directamente el rendimiento y la eficiencia de los sistemas de accionamiento.

• Situación: Un motor trifásico diseñado para operar a 230 V (línea-neutro) se conecta a una red donde la tensión medida entre fases es de 400 V.
• Acción: Se utiliza la fórmula VLN = 400 V / 1,732 para asegurar que la tensión de alimentación del motor sea la adecuada.
• Resultado: Se obtiene VLN = 230,94 V, lo que garantiza un funcionamiento óptimo del motor sin sobrecargas.

Esta aplicación evidencia la importancia de comprender la relación entre VLL y VLN, puesto que una incorrecta alimentación puede derivar en fallos mecánicos y eléctricos, ocasionando costosas paradas en la producción.

Implementación en Sistemas de Iluminación Comercial

En grandes instalaciones comerciales, los sistemas de iluminación deben ser alimentados por una tensión estable para evitar fluctuaciones y parpadeos que puedan afectar la operatividad y la percepción visual.

• Situación: Se dispone de una tensión línea-línea de 480 V en una instalación comercial.
• Acción: Realizar la conversión con VLN = 480 V / 1,732, obteniéndose VLN ≈ 277,13 V.
• Resultado: Las luminarias diseñadas para 277 V operan eficientemente, asegurando una iluminación continua y libre de fluctuaciones.

Este ejemplo es crucial en el ámbito comercial, donde la calidad de la iluminación incide directamente en la experiencia de los usuarios y en el consumo energético.

Tablas de Rendimiento y Comparación de Sistemas

Para profundizar en la comparación de rendimientos entre distintos sistemas, se han preparado tablas adicionales que muestran diversos escenarios y su impacto en la conversión de tensiones.

La información contenida en estas tablas ayuda a ingenieros y técnicos a diseñar sistemas adaptados a las necesidades específicas de cada entorno, garantizando el correcto funcionamiento y la seguridad de cada instalación.

Normativas y Buenas Prácticas en Ingeniería Eléctrica

La conversión de voltajes en sistemas eléctricos debe realizarse siguiendo criterios establecidos por organismos internacionales, asegurando estándares de seguridad y eficiencia. Es imprescindible cumplir la normativa IEEE y la IEC para evitar sobrecargas y garantizar la compatibilidad de equipos.

Entre las buenas prácticas se encuentran:

• Realizar pruebas con equipos certificados y calibrados.
• Utilizar protecciones contra sobrecargas y cortocircuitos.
• Verificar la correcta conexión a tierra y neutro.
• Implementar monitoreo continuo del sistema para detectar anomalías.

Estas recomendaciones provienen de las mejores prácticas de ingeniería y han sido adoptadas a nivel mundial para optimizar el rendimiento y la seguridad de instalaciones eléctricas.

Consideraciones Especiales en Sistemas No Balanceados

Aunque la fórmula VLN = VLL / √3 aplica perfectamente en sistemas balanceados, en configuraciones no balanceadas se debe tener un análisis adicional para considerar las diferencias en la carga.

Cuando las cargas son desiguales, el sistema puede presentar diferencias de tensión que afectan la conversión. En ese caso, se recomienda realizar estudios de distribución de carga y, de ser necesario, utilizar equipos de corrección de factor de potencia que permitan estabilizar la red. La solución implica:

• Medición individual de cada fase.
• Análisis vectorial de las tensiones.
• Aplicación de correcciones mediante variadores y transformadores adecuados.

La aplicación de estas técnicas garantiza que, aun en situaciones de carga desigual, las tensiones de operación se mantengan dentro de los parámetros establecidos para la seguridad y eficiencia.

Ventajas y Desafíos en la Conversión de Tensión

La conversión de voltios línea-línea a línea-neutro ofrece numerosas ventajas en el diseño energético, permitiendo un uso óptimo de la energía y la seguridad en las instalaciones eléctricas.

Entre las principales ventajas destacan:

• Optimización del rendimiento de equipos y motores.
• Reducción en la caída de tensión en la distribución eléctrica.
• Facilidad en el dimensionamiento y balanceo de cargas.
• Mayor compatibilidad con normas internacionales de seguridad.

Sin embargo, se deben considerar algunos desafíos, tales como:

• La necesidad de equipos precisos para la medición de tensiones.
• El análisis minucioso en sistemas no balanceados.
• La correcta interpretación de los resultados para evitar sobrecargas.

Abordar estos desafíos con herramientas y metodologías actualizadas es fundamental para el éxito de cualquier proyecto de ingeniería eléctrica.

Preguntas Frecuentes (FAQs)

A continuación se responden algunas de las preguntas más comunes sobre el cálculo de voltios línea-línea a línea-neutro:

• ¿Por qué se utiliza la constante √3 en la conversión?
  La constante √3 (aproximadamente 1,732) surge de la geometría del triángulo equilátero generado por las tensiones vectoriales en sistemas trifásicos balanceados.
• ¿Puede aplicarse esta fórmula en sistemas no balanceados?
  En sistemas no balanceados se debe realizar un análisis más complejo, considerando las diferencias en carga y realizando mediciones individuales de cada fase.
• ¿Qué equipos de medición se recomiendan para obtener VLL?
  Se recomienda utilizar multímetros y medidores de tensión certificados para asegurar precisión en las mediciones.
• ¿Qué implicaciones tiene un error en la conversión?
  Un error en la conversión puede provocar ineficiencias operativas, sobrecargas o daños en equipos sensibles, afectando la seguridad del sistema.

Estas respuestas permiten aclarar inquietudes comunes y son esenciales para cualquier profesional o estudiante que desee profundizar en el tema.

Estudios de Caso y Aplicaciones en la Industria

La implementación de la conversión adecuada de tensión es un tema frecuente en reuniones técnicas y estudios de caso en diversas industrias. La verificación y el monitoreo constante de VLN y VLL son imprescindibles para mantener la estabilidad operativa de procesos críticos.

En diversos proyectos, la adecuada transformación de la tensión ha permitido una reducción considerable en la pérdida energética, una mejor distribución de carga y una mayor vida útil de los equipos. A continuación, se detallan dos estudios de caso que ejemplifican estos beneficios:

Estudio de Caso 1: Planta de Manufactura de Alta Capacidad

En una planta manufacturera orientada a la producción continua, se observa un sistema en el que la tensión línea-línea es de 480 V. La dirección técnica debía garantizar que los controles y dispositivos de seguridad funcionaran a la tensión correcta, especialmente para máquinas sensibles.

• Datos Iniciales: Tensión línea-línea (VLL) = 480 V.
• Aplicación de la Fórmula: VLN = 480 V / 1,732 ≈ 277,13 V.
• Resultado: Se certificó que los sistemas de control y automatización operaban a 277 V, asegurando la integridad y eficiencia de la producción.

Posteriormente, se implementaron dispositivos de monitoreo continuo que alertaban sobre posibles desviaciones, garantizando el mantenimiento preventivo y la seguridad operativa.

Estudio de Caso 2: Centro de Datos y Sistemas Críticos

Un centro de datos que soporta operaciones críticas, donde incluso pequeñas fluctuaciones pueden causar fallos significativos, implementó un sistema trifásico con VLL de 400 V. Dado que los servidores y equipos auxiliares requerían una alimentación precisa de aproximadamente 230 V, se realizó el siguiente análisis.

• Datos Iniciales: Tensión línea-línea (VLL) = 400 V.
• Aplicación de la Fórmula: VLN = 400 V / 1,732 ≈ 230,94 V.
• Resultado: La red de distribución interna se ajustó para que todos los equipos recibieran la alimentación correcta, reduciendo significativamente el riesgo de fallos y cortes no programados.

Este caso destaca la relevancia de un diseño meticuloso y la integración de sistemas de control automatizados, combinados con una sólida base en los cálculos de conversión de tensión.
