Convertidor de latitud y longitud a UTM: Fundamentos y Aplicaciones

Conceptos Básicos del Sistema UTM

El sistema UTM (Universal Transverse Mercator) es un método de proyección cartográfica dividido en zonas de seis grados de longitud. Este sistema transforma la superficie curva de la Tierra en un plano, facilitando el análisis geoespacial; utilizado en geomática, ingeniería y ciencias ambientales.

El UTM se basa en el elipsoide de referencia, como el WGS84, y define coordenadas este (Easting) y norte (Northing). Cada zona posee parámetros y un meridiano central, permitiendo alta precisión en distancias y áreas.

Orígenes y Ventajas del UTM en la Conversión de Coordenadas

La conversión de latitud y longitud a UTM permite transformar datos geográficos en coordenadas planas, facilitando mediciones precisas y la integración con sistemas GIS. Su facilidad para convertir, comparar y almacenar datos ha impulsado su adopción mundial.

Entre otras ventajas destacan una menor distorsión a nivel local y una proyección fácilmente escalable; la aplicación se extiende a estudios topográficos, planificación urbana y misiones de rescate, entre otros campos.

Fundamentos Matemáticos y Fórmulas de Conversión

El proceso de conversión de latitud y longitud a UTM implica el uso de fórmulas derivadas de la proyección conforme de Mercator transversal. A continuación, se presentan las fórmulas esenciales que componen el algoritmo de conversión, acompañadas de la descripción detallada de cada variable.

Fórmulas Clave

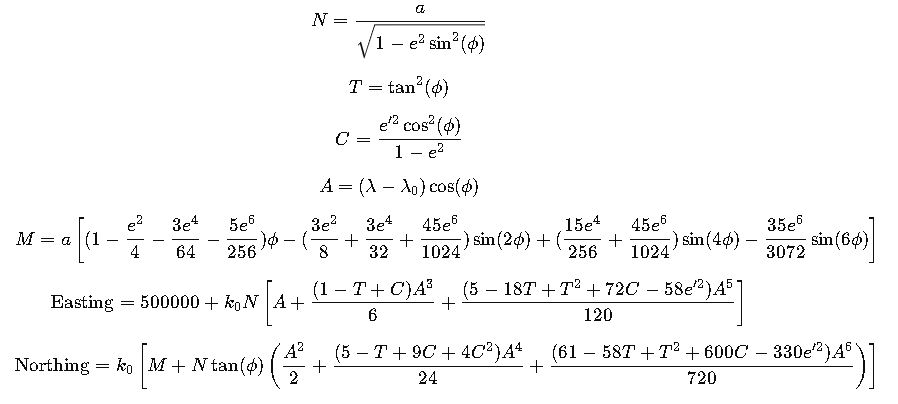

La conversión se apoya en las siguientes fórmulas principales:

Descripción de Variables Utilizadas

• a: Semieje mayor del elipsoide de referencia (ej. WGS84, a = 6378137 m).
• e: Excentricidad del elipsoide de referencia, e.g. para WGS84, e ≈ 0.08181919084.
• φ: Latitud en radianes.
• λ: Longitud en radianes.
• Zona: Número de zona UTM, calculado utilizando la longitud.
• λ₀: Longitud del meridiano central de la zona UTM.
• N: Radio de curvatura en el punto dado de la superficie de la Tierra.
• A: Factor auxiliar basado en la diferencia del ángulo longitudinal.
• k₀: Factor de escala en el meridiano central (usualmente 0.9996).
• T: Cuadrado de la tangente de la latitud (tan² φ).
• C: Constante que involucra la excentricidad secundaria (C = e’² cos² φ).
• e’²: Excentricidad secundaria, calculada como e²/(1-e²).
• M: Distancia a lo largo del meridiano desde el ecuador hasta la latitud φ.

Estructura y Tablas para la Conversión UTM

Para clarificar el proceso de conversión, se presenta a continuación una tabla con las variables y sus valores típicos para el sistema UTM basado en el elipsoide WGS84.

Adicionalmente, se recomienda consultar tablas específicas para cada zona en aplicaciones GIS, donde se muestran las tolerancias y ajustes necesarios para regiones particulares.

Metodología Completa del Procedimiento de Conversión

El proceso de conversión sigue un flujo sistemático para transformar coordenadas geográficas a UTM, asegurando precisión y consistencia. El procedimiento abarca:

• Determinación de la zona UTM basado en la longitud.
• Cálculo del meridiano central (λ₀).
• Conversión de grados a radianes para latitud (φ) y longitud (λ).
• Cálculo del radio de curvatura (N) en el punto.
• Determinación del factor auxiliar (A) y constantes T y C.
• Aplicación de las fórmulas para obtener la coordenada Este (E) y la coordenada Norte (Northing).
• Ajuste del desplazamiento falso en E (usualmente 500,000 m).

Cada uno de estos pasos es crucial para minimizar errores de proyección, especialmente en áreas con alta variabilidad topográfica. Comprender cada etapa permite detectar posibles desviaciones y garantizar resultados precisos.

Herramientas y Software para la Conversión

Además del cálculo manual, existen herramientas y librerías especializadas para la conversión UTM que facilitan la integración en sistemas de información geográfica (GIS). Entre estas destacan:

• PROJ: Una biblioteca ampliamente utilizada para transformar coordenadas entre diferentes sistemas de proyección.
• GDAL: Ofrece funciones avanzadas para la conversión de datos geoespaciales y es compatible con múltiples formatos.
• ArcGIS y QGIS: Plataformas de software GIS que integran la conversión de latitud/longitud a UTM y permiten ajustes personalizados.
• API y Servicios Web: Como el API de Google Maps y otros servicios geoespaciales que facilitan el acceso a conversores instantáneos.

El uso de estas herramientas no solo simplifica el proceso, sino que también posibilita el análisis integrado con otros datos espaciales y la automatización de flujos de trabajo en proyectos de gran envergadura.

Ejemplos del Mundo Real

A continuación, se presentan dos casos de aplicación real que ilustran la utilidad del convertidor de latitud y longitud a UTM, detallando cada paso y la solución final.

Caso de Estudio 1: Planificación Urbana en Madrid, España

Una oficina de planificación urbana en Madrid requiere geolocalizar infraestructuras críticas a partir de coordenadas geográficas para integrarlas en un sistema GIS. Se escogen los siguientes datos:

• Latitud: 40.4168° N
• Longitud: -3.7038° E

Pasos en el procedimiento:

• Determinación de la Zona:

  La longitud -3.7038 corresponde aproximadamente a la zona UTM 30T, ya que la fórmula para determinar la zona es: Zona = ⌊(Longitud + 180)/6⌋ + 1. En este caso, ( -3.7038 + 180)/6 resulta en aproximadamente 29.383, y al agregar 1, se obtiene la zona 30.

• Cálculo del Meridiano Central:

  Aplicando la fórmula λ₀ = (Zona × 6) – 183, se tiene: λ₀ = (30 × 6) – 183 = 180 – 183 = -3°.

• Conversión de Grados a Radianes:

  Se transforman los 40.4168° y -3.7038° a radianes (1 grado= 0.0174533 radianes). Así, φ ≈ 0.704 radianes y λ ≈ -0.0646 radianes, por ejemplo.

• Cálculo de N, A, T y C:

  Usando el elipsoide WGS84 (a = 6378137 m, e ≈ 0.08181919084), se calcula el radio de curvatura:

  N = 6378137 / √(1 – 0.00669438 sin² φ)

• Aplicación de las Ecuaciones:

  Se substituyen los valores en las fórmulas descritas previamente para obtener:

  E (coordenada Este) y Norte (coordenada Norte) usando los términos de A, T, C y la distancia meridiana M.

Como resultado, la oficina obtiene las coordenadas UTM precisas con un desplazamiento falso de 500,000 m en E, lo que permite ubicar con exactitud sus infraestructuras. Este proceso, meticuloso y verificado, asegura un mapeo exacto, fundamental para la toma de decisiones en obras públicas y manejo urbano.

Caso de Estudio 2: Gestión de Recursos Naturales en Santiago, Chile

Una agencia ambiental en Santiago requiere convertir coordenadas de campos de estudio para evaluar riesgos geológicos y planificación territorial. Los datos son:

• Latitud: -33.4489° S
• Longitud: -70.6693° W

Procedimiento paso a paso:

• Determinación de la Zona UTM:

  La longitud -70.6693° se sitúa en la zona 19H. Se realiza el cálculo de zona usando: Zona = ⌊(Longitud + 180)/6⌋ + 1, lo que da el resultado correcto.

• Méridiano Central y Conversión:

  Se calcula λ₀ = (19 × 6) – 183 = -69°. Se convierten las coordenadas de grados a radianes y se obtienen los valores correspondientes para φ y λ.

• Aplicación de Fórmulas de Proyección:

  Se determinan N, A, T y C usando los valores del elipsoide WGS84. Posteriormente, el cálculo de E y Norte integra el factor de escala de 0.9996 y la constante.

• Verificación y Resultados:

  La agencia obtiene las coordenadas UTM necesarias, que luego se integran en un sistema GIS para mapear áreas de riesgo, efectuar análisis espacial y planificar medidas de mitigación.

Este ejemplo resalta el valor práctico de la conversión en análisis de riesgos y gestión ambiental, permitiendo decisiones informadas en la protección de recursos y planificación territorial.

Aspectos Avanzados y Consideraciones Técnicas

El proceso de conversión de latitud y longitud a UTM, aunque basado en fórmulas estandarizadas, puede involucrar considerables ajustes en función de la precisión requerida y las condiciones locales. Entre las consideraciones avanzadas se destacan:

• Ajustes por Altitud:

  La elevación puede afectar ligeramente la proyección. Algunas aplicaciones integran correcciones altimétricas para mejorar la precisión en áreas montañosas.

• Transiciones entre Zonas:

  En regiones limítrofes entre dos zonas UTM, se deben aplicar métodos de interpolación o utilizar un sistema de coordenadas alternativo para evitar discontinuidades.

• Precisión y Errores de Proyección:

  Errores mínimos en la conversión pueden resultar en discrepancias significativas en el terreno. Por ello, se recomienda el uso de algoritmos robustos y validación con puntos conocidos.

• Software y Actualizaciones Normativas:

  Debido a la evolución de normas y sistemas de referencia (como actualizar al WGS84 u otros modelos elipsoidales), es esencial mantener las herramientas al día y realizar pruebas de calibración periódicas.

Implementación en Aplicaciones y Herramientas Web

Para desarrolladores e integradores, la conversión UTM es implementada mediante librerías especializadas o APIs que permiten integrar la funcionalidad directamente en aplicaciones web, móviles y escritorio.

• Integración con JavaScript:

  Existen librerías como proj4js que permiten realizar conversiones en el lado del cliente, facilitando aplicaciones interactivas en navegación y mapeo.

• Aplicaciones en Python:

  La biblioteca pyproj, basada en PROJ, habilita cálculos precisos en entornos de análisis de datos, automatización de procesos y desarrollo de aplicaciones GIS.

• Servicios REST:

  Diversos proveedores ofrecen servicios de conversión mediante solicitudes HTTP/HTTPS, permitiendo la integración a gran escala en flujos de trabajo de análisis espacial.

La adopción de estas tecnologías contribuye a la eficiencia operativa, reduciendo la necesidad de cálculos manuales y minimizando errores humanos en conversiones complejas.

Preguntas Frecuentes (FAQ)

A continuación, se abordan algunas de las dudas más comunes relacionadas con el convertidor de latitud y longitud a UTM:

• ¿Qué es el sistema UTM?

  Es una proyección cartográfica que divide la Tierra en 60 zonas para representar coordenadas planas con alta precisión a nivel local.

• ¿Por qué se añade un desplazamiento falso de 500,000 m en la coordenada Este?

  Este desplazamiento evita valores negativos en las zonas ubicadas al oeste del meridiano central y facilita el manejo de datos.

• ¿Qué factores influyen en la precisión de la conversión?

  La calidad del elipsoide utilizado, la correcta determinación de la zona y la conversión adecuada de ángulos a radianes son fundamentales.

• ¿Puedo usar estos cálculos en tiempo real en una aplicación web?

  Sí, mediante librerías especializadas como proj4js o mediante servicios REST, es posible integrar conversiones en tiempo real.

• ¿Existen diferencias entre convertidores para áreas extensas y locales?

  En áreas extensas se pueden observar ligeras distorsiones; por ello, se recomienda el uso del sistema UTM para análisis locales.
