Cálculo de selección de contactores para motores

El proceso de dimensionamiento de contactores para motores es esencial para garantizar la protección, manejo seguro y operación confiable de equipos en instalaciones industriales y comerciales. A continuación, se aborda el cálculo de selección de contactores, explicando cada variable, mostrando fórmulas precisas y ofreciendo ejemplos reales de aplicación.

Fundamentos y normativa en la selección de contactores

Antes de adentrarnos en el desarrollo del cálculo, es fundamental comprender que la selección de contactores se basa en normativas internacionales y recomendaciones de fabricantes. Estas normativas aseguran que los equipos operen dentro de límites seguros, evitando riesgos de sobrecalentamiento, fallos prematuros y daños en el sistema eléctrico. Entre las normativas de referencia se destacan la IEC (International Electrotechnical Commission) y normas nacionales como la NOM en México, NEMA en Estados Unidos y otras dependiendo del país.

La ingeniería eléctrica exige tomar en cuenta las condiciones de operación del motor, su potencia nominal y la corriente de arranque, entre otros parámetros. La correcta función del contactor no solo implica el manejo de la corriente en operación estable, sino también en condiciones transitorias, donde la corriente de arranque puede superar significativamente el valor nominal del motor. Por ello, en este artículo se detallan las fórmulas y factores que se deben considerar para una selección adecuada.

Variables y fórmulas principales en el cálculo

El cálculo de selección de contactores para motores se basa en parámetros clave como la potencia del motor, la tensión de alimentación, el factor de potencia y el factor de seguridad. A continuación, se muestra la fórmula fundamental que relaciona estos parámetros:

Fórmula 1: Corriente nominal del motor (Iₘ)

Iₘ = P / (√3 · V · cos φ)

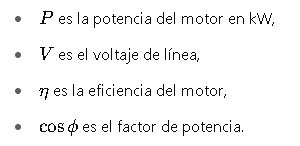

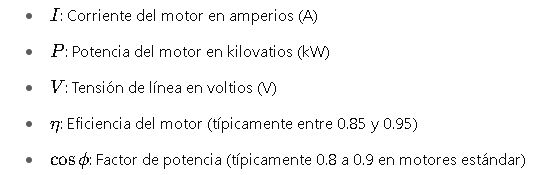

Donde:

• P: Potencia nominal del motor en kilovatios (kW).
• V: Voltaje de alimentación en voltios (V).
• cos φ: Factor de potencia.
• √3: Factor que proviene de la alimentación trifásica.

Esta fórmula se utiliza para determinar la corriente que circula por cada fase del motor en condiciones de operación estable.

Fórmula 2: Selección del contactor (I_sel)

I_sel = Iₘ · FS

Donde:

• Iₘ: Corriente nominal del motor, obtenida en la fórmula 1.
• FS: Factor de seguridad, recomendado entre 1.25 y 1.5, para cubrir sobrecargas y corrientes de arranque.

El factor de seguridad se aplica para tener un margen de protección adicional ante fluctuaciones y picos de corriente durante el arranque del motor.

Fórmula 3: Corriente de arranque del motor (I_arranque)

I_arranque = Iₘ · k_arranque

Donde:

• Iₘ: Corriente nominal del motor.
• k_arranque: Coeficiente de sobrecorriente en el arranque, que puede variar entre 5 y 7, dependiendo de la construcción y tipo del motor.

Esta fórmula es crucial para garantizar que el contactor pueda soportar el estrés de la corriente elevada durante el arranque sin deteriorarse.

Análisis detallado y pasos para el cálculo

El proceso de dimensionamiento se divide en varias etapas que permiten evaluar tanto la demanda en operación estable como las condiciones transitorias. A continuación, se desglosan los pasos a seguir:

• Determinar la potencia nominal del motor (P) y la tensión de alimentación (V).
• Recopilar los datos del factor de potencia (cos φ) y definir el coeficiente de sobrecorriente para el arranque (k_arranque).
• Calcular la corriente nominal del motor (Iₘ) utilizando la Fórmula 1.
• Aplicar el factor de seguridad (FS) para obtener la corriente del contactor (I_sel) mediante la Fórmula 2.
• Analizar la corriente de arranque (I_arranque) usando la Fórmula 3 y verificar que el contactor soporte este valor durante periodos cortos.

Cada uno de estos pasos es fundamental para garantizar que el contactor seleccionado cumpla con las exigencias operativas y proteja el motor y el circuito eléctrico contra posibles sobrecargas.

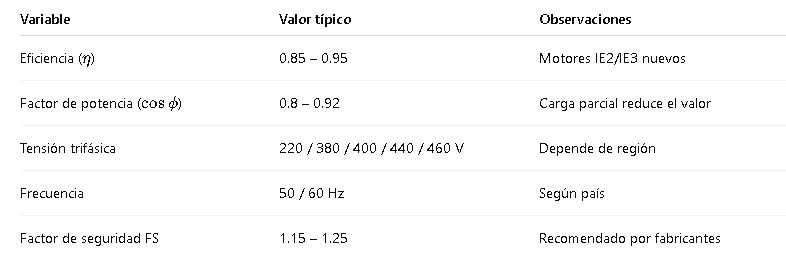

Tablas de referencia en el cálculo de contactores

A continuación, se presentan tablas que resumen algunos valores de referencia y recomendaciones de selección basados en la potencia del motor y la corriente calculada.

Otra tabla de importancia es la correspondiente a la corriente de arranque recomendada para distintos tipos de motores.

Ejemplos reales del cálculo de selección de contactores

A continuación, se presentan dos ejemplos prácticos que ilustran cómo aplicar las fórmulas y tablas de referencia para seleccionar adecuadamente un contactor para motores, considerando tanto la corriente nominal como la de arranque.

Ejemplo 1: Motor trifásico de 15 kW a 400 V

Se tiene un motor trifásico con las siguientes características:

• Potencia (P): 15 kW
• Voltaje (V): 400 V
• Factor de potencia (cos φ): 0.85
• Factor de seguridad (FS): 1.5
• Coeficiente de arranque (k_arranque): 6

Primer paso: Calcular la corriente nominal (Iₘ) del motor utilizando la Fórmula 1.

Iₘ = 15 / (√3 · 400 · 0.85)

Resolviendo paso a paso:

• √3 ≈ 1.732
• Producto: 1.732 · 400 · 0.85 ≈ 589.88
• Iₘ ≈ 15 / 589.88 ≈ 0.0254 kA o 25.4 A

Segundo paso: Aplicar el factor de seguridad (FS) para determinar la corriente que debe soportar el contactor.

I_sel = 25.4 A · 1.5 = 38.1 A

Tercer paso: Calcular la corriente de arranque (I_arranque).

I_arranque = 25.4 A · 6 = 152.4 A

Interpretación: El contactor seleccionado debe estar diseñado para manejar una corriente continua de 38.1 A durante la operación normal, además de tolerar picos de hasta 152.4 A durante los arranques. Es recomendable seleccionar un contactor clasificado en, al menos, 40 A para cubrir estos exigencias, teniendo en cuenta los márgenes de seguridad y ciclos de conmutación.

Ejemplo 2: Motor con variador de frecuencia de 7.5 kW a 380 V

Para este caso, se considera un motor controlado por variador de frecuencia, cuyas características son:

• Potencia (P): 7.5 kW
• Voltaje (V): 380 V
• Factor de potencia (cos φ): 0.9
• Factor de seguridad (FS): 1.25
• Coeficiente de arranque (k_arranque): 5 (controlado por VFD)

Primer paso: Cálculo de la corriente nominal (Iₘ).

Iₘ = 7.5 / (√3 · 380 · 0.9)

• √3 ≈ 1.732
• Producto: 1.732 · 380 · 0.9 ≈ 592.7
• Iₘ ≈ 7.5 / 592.7 ≈ 0.01266 kA o 12.66 A

Segundo paso: Aplicar el factor de seguridad (FS) para obtener la corriente del contactor (I_sel).

I_sel = 12.66 A · 1.25 = 15.825 A

Tercer paso: Evaluar la corriente de arranque (I_arranque) utilizando el coeficiente de arranque controlado.

I_arranque = 12.66 A · 5 = 63.3 A

Análisis: Aunque el motor se beneficia de un arranque controlado, el contactor debe estar listo para soportar una corriente de 15.83 A en operación normal y picos de hasta 63.3 A. Se recomienda optar por un contactor con una capacidad nominal de al menos 16 A, siempre verificando la curva de sobrecarga y la interacción con el variador de frecuencia.

Consideraciones adicionales en el diseño del sistema

Además de los cálculos básicos, el ingeniero debe considerar los siguientes aspectos al seleccionar un contactor para motores:

• Frecuencia de operación: Los ciclos de encendido/apagado frecuentes pueden deteriorar la vida útil del contactor, haciendo necesario seleccionar dispositivos con una alta cantidad de ciclos de operación.
• Condiciones ambientales: La temperatura ambiente, humedad y presencia de polvo o agentes corrosivos pueden influir en la elección del dispositivo.
• Compatibilidad con sistemas de protección: El contactor debe integrarse con otros dispositivos de protección, como relés térmicos y fusibles, conformando un sistema de protección integral.
• Comprobación de la curva de disparo: Es recomendable analizar las curvas de disparo del contactor para asegurar que las características de la corriente de arranque y la nominal sean compatibles con la aplicación.

Estos factores de diseño aseguran que el sistema no solo funcione eficientemente, sino que también cumpla con las normativas de seguridad eléctrica vigentes.

Ventajas de un dimensionamiento adecuado

Realizar un correcto cálculo de selección de contactores para motores ofrece múltiples beneficios:

• Seguridad: Minimiza riesgos de sobrecarga y fallas en el sistema eléctrico.
• Eficiencia operativa: Permite un funcionamiento óptimo del motor y reduce el desgaste del contactor.
• Confiabilidad: Garantiza que el contactor pueda soportar picos de corriente sin dañarse, prolongando la vida útil de los equipos.
• Ahorro económico: Una selección correcta evita costos asociados a fallas, reparaciones y tiempos de inactividad inesperados.

Además, la aplicación correcta de los factores de seguridad y análisis de cada parámetro proporciona la certeza de contar con un sistema robusto y confiable, indispensable en entornos industriales y comerciales.

Integración de la tecnología y herramientas de cálculo

La digitalización y el avance tecnológico han permitido el desarrollo de herramientas de cálculo basadas en la inteligencia artificial. Estas herramientas integran datos en tiempo real y ofrecen simulaciones que optimizan la selección de contactores en función de diversos escenarios operativos.

Los sistemas asistidos por IA permiten introducir variables como la potencia, voltaje, factor de potencia, y coeficientes de arranque, generando cálculos precisos en segundos. Esto agiliza el proceso de diseño y facilita la verificación de conformidad con normativas como la IEC y la NEMA.

• Ventajas de la IA:
  • Reducción de errores humanos en el dimensionamiento.
  • Simulación de escenarios operativos y análisis de sensibilidad.
  • Optimización de costos y prolongación de la vida útil de los equipos.
  • Actualización constante con base en normativas y avances tecnológicos.

El uso de la inteligencia artificial en la ingeniería eléctrica permite no solo obtener resultados precisos, sino también explorar diferentes combinaciones de parámetros que favorezcan una mayor resiliencia del sistema eléctrico.

Impacto de la selección incorrecta de contactores

Elegir un contactor inadecuado puede tener consecuencias críticas. Algunas de las repercusiones de una selección incorrecta son:

• Fallas en el sistema: La incapacidad para soportar la corriente de arranque o unas condiciones transitorias puede provocar cortocircuitos o fallas en el motor.
• Desgaste prematuro: Un contactor sub-dimensionado o sobredimensionado incrementa la frecuencia de mantenimiento y reduce la vida útil de los componentes.
• Peligro eléctrico: Una falla en el sistema podría conducir a situaciones de riesgo elevado tanto para el personal como para la integridad de la instalación.
• Costos adicionales: Reemplazos frecuentes y paradas no planificadas pueden tener un impacto económico considerable.

Por ello, es imperativo que el cálculo se realice con precisión, tomando en cuenta tanto las normativas vigentes como las condiciones específicas de la aplicación, garantizando así una operación segura y eficiente.

Normativas y buenas prácticas en la ingeniería eléctrica

El diseño de instalaciones eléctricas debe alinearse con las normativas internacionales y las buenas prácticas de ingeniería. Entre las regulaciones más utilizadas se encuentran:

• IEC 60947: Normativa internacional para aparatos de conmutación y control, incluyendo contactores y relés.
• NEMA: Estándares establecidos por la Asociación Nacional de Fabricantes Eléctricos para equipos de alta importancia en Estados Unidos.
• NOM: Normas Oficiales Mexicanas que aseguran la calidad y seguridad en equipos eléctricos en México.

Adicionalmente, la actualización constante de las normativas y la capacitación continua del personal técnico son fundamentales para implementar soluciones seguras y eficientes. La integración de instrumentos de medición, simulación y software especializado facilita la validación de la selección del contactor, asegurando que se cubran todos los márgenes de seguridad necesarios.

Preguntas frecuentes (FAQ)

A continuación, se responden algunas de las dudas más comunes que surgen en torno al cálculo de selección de contactores para motores:

• ¿Por qué es importante utilizar un factor de seguridad?

  El factor de seguridad cubre las variaciones en la corriente durante arranques y sobrecargas, asegurando que el contactor opere sin fallas en condiciones extremas.

• ¿Cómo afecta el tipo de motor en la selección del contactor?

  El tipo de motor influye en el coeficiente de sobrecorriente (k_arranque) y en la demanda de corriente durante el arranque, aspectos que se deben considerar en el cálculo.

• ¿Se puede utilizar la misma metodología para motores monofásicos?

  La metodología general es similar, pero las fórmulas deben ajustarse para reflejar la diferencia entre sistemas monofásicos y trifásicos.

• ¿Qué ocurre si se sobre dimensiona el contactor?

  Un contactor sobredimensionado puede incrementar costos y el tiempo de reacción de disparo, aunque ofrece un margen de seguridad mayor. Es fundamental encontrar un balance.

• ¿Puede un variador de frecuencia reducir la corriente de arranque?

  Sí, el variador de frecuencia controla el rampa de velocidad, reduciendo el pico de corriente asociado al arranque, lo que puede permitir un factor de seguridad menor en el cálculo.

• ¿Cómo se verifica la compatibilidad del contactor con otros dispositivos de protección?

  Se debe comparar la curva de disparo del contactor con la de otros dispositivos, como relés térmicos y fusibles, para asegurar una rápida desconexión ante condiciones de fallo.

Implementación práctica y consideraciones de mantenimiento

Una vez realizado el cálculo y seleccionados los contactores, es importante considerar aspectos relativos a la instalación y mantenimiento:

• Instalación adecuada: Asegúrese de que el contactor esté instalado según las directrices del fabricante, incluyendo conexiones seguras y correctos métodos de montaje.
• Mantenimiento preventivo: Realice inspecciones periódicas para detectar signos de desgaste en contactos, conexiones y sistemas de enfriamiento.
• Capacitación del personal: El conocimiento de los parámetros de operación y seguridad es vital para evitar errores en el manejo y diagnóstico de fallas en el sistema.
• Registro histórico: Mantenga un registro de las condiciones de operación y eventos de arranque para optimizar futuras selecciones mediante análisis estadístico.

Estas prácticas contribuyen a la prolongación de la vida útil de los contactores y a la reducción de incidencias en la operación del motor, garantizando una mayor confiabilidad en el sistema eléctrico.

Simulaciones y validación de cálculos

Es recomendable utilizar herramientas de simulación y análisis de redes eléctricas para confirmar los resultados obtenidos en el cálculo de selección del contactor. Estas herramientas permiten visualizar gráficamente el comportamiento de la corriente en el motor, evaluar la respuesta del contactor ante condiciones transitorias y analizar la interacción con otros dispositivos del sistema.

La validación del cálculo se puede realizar mediante pruebas en banco o simulaciones en software especializado. Estas simulaciones permiten observar:

• El comportamiento de la corriente de arranque frente a la capacidad del contactor.
• La respuesta del sistema ante variaciones en la tensión y el factor de potencia.
• El desempeño del contactor en condiciones de alta frecuencia de conmutación.

Adicionalmente, estas simulaciones facilitan la optimización del factor de seguridad y la verificación del cumplimiento de normativas internacionales, lo que asegura un sistema robusto y seguro.

Comparación de contactores y criterios de selección

Existen distintos tipos de contactores en el mercado, cada uno diseñado para aplicaciones específicas. Los criterios de selección incluyen:

• Corriente nominal: El valor calculado (I_sel) debe ser menor o igual a la capacidad nominal del contactor.
• Tipo de carga: Los motores pueden tener arranques suaves o bruscos; dependiendo del tipo, se selecciona el contactor adecuado que soporte dichos picos.
• Recuento de ciclos de operación: Un sistema con alta frecuencia de arranques requiere contactores con mayor robustez mecánica y eléctrica.
• Características ambientales: En ambientes extremos o corrosivos, es preferible seleccionar contactores que presenten carcasas resistentes y protección IP adecuada.

Comparar distintos modelos y marcas ayuda a encontrar la opción más rentable y adecuada para la aplicación. Muchas veces, el fabricante proporciona hojas de especificación y tablas comparativas que facilitan esta elección.

Estudios de caso y optimización en proyectos industriales

En grandes instalaciones industriales, la correcta selección de contactores para motores puede implicar el análisis de numerosos equipos en paralelo. Por ejemplo, en una planta de producción, se deben evaluar motores de distintos tamaños y aplicaciones, desde compresores hasta bombas y ventiladores.

Los proyectos industriales exigen:

• Una sistematización del dimensionamiento para cada motor.
• La integración de la selección de contactores en el sistema de gestión energética.
• La coordinación con dispositivos de protección y monitoreo en tiempo real.

La implementación de sistemas SCADA (Supervisory Control and Data Acquisition) junto con la utilización de contactores adecuadamente dimensionados, garantiza la seguridad y eficiencia del sistema, reduciendo tiempos de inactividad y optimizando el consumo energético.

Aspectos económicos y de sostenibilidad

El correcto dimensionamiento de contactores para motores no solo impacta en la seguridad y confiabilidad del sistema, sino también en la eficiencia energética y los costos operativos. Una selección precisa:

• Previene paradas inesperadas que pueden derivar en costosos daños mecánicos y eléctricos.
• Optimiza el consumo energético al asegurar que el equipo opere dentro de sus parámetros óptimos.
• Contribuye a la sostenibilidad energética reduciendo la necesidad de mantenimientos frecuentes y rebajas en la producción.

Desde la perspectiva de la ingeniería, invertir en un análisis detallado y en herramientas modernas de cálculo se traduce en un ahorro significativo a largo plazo, tanto en costos de operación como en inversión de capital en reparaciones y reemplazos.

Recomendaciones finales en la práctica ingenieril

Para obtener los mejores resultados en el cálculo de selección de contactores para motores, se recomienda seguir estos lineamientos:

• Verificar siempre la normativa local y las especificaciones del fabricante.
• Utilizar herramientas digitales y simulaciones para complementar los cálculos teóricos.
• Considerar escenarios de operación extremos y aplicar factores de seguridad adecuados.
• Mantener un registro histórico y realizar revisiones periódicas para ajustar parámetros de operación.
• Capacitar al personal involucrado en la instalación y mantenimiento de estos equipos.

La implementación de estas recomendaciones permitirá no solo una selección correcta del contactor, sino también una operación integral y segura de los motores, contribuyendo a la eficiencia global del sistema eléctrico.

Conclusión sobre la relevancia del cálculo

El cálculo de selección de contactores para motores constituye un pilar en el diseño de sistemas eléctricos seguros y eficientes. Con la integración de fórmulas precisas, tablas de referencia, simulaciones y ejemplos reales, se puede garantizar una solución que resista las condiciones exigentes de las aplicaciones industriales y comerciales.

La metodología descrita, respaldada por normativas internacionales y prácticas de ingeniería de vanguardia, ofrece una guía robusta para ingenieros que buscan optimizar tanto la seguridad como la eficiencia operativa. La utilización de herramientas de inteligencia artificial incrementa la precisión del dimensionamiento, minimizando riesgos y maximizando el rendimiento.

Recapitulación de puntos clave

En resumen, para el cálculo de selección de contactores para motores se debe:

• Calcular la corriente nominal del motor con la fórmula Iₘ = P / (√3 · V · cos φ).
• Aplicar un factor de seguridad para obtener la corriente de operación del contactor (I_sel = Iₘ · FS).
• Determinar la corriente durante el arranque (I_arranque = Iₘ · k_arranque).
• Utilizar tablas de referencia y comparar especificaciones de dispositivos en el mercado.
• Implementar herramientas de simulación y sistemas basados en IA para validar y optimizar la selección.

Adoptar un enfoque integral y documentado en el proceso de dimensionamiento asegura que la instalación eléctrica operará de forma segura, eficiente y conforme a las normativas vigentes, protegiendo tanto la inversión como la vida útil de los equipos.

Recursos adicionales y enlaces de interés

Para profundizar en el tema y conocer más sobre normativas y buenas prácticas de ingeniería eléctrica, se recomienda revisar los siguientes recursos:

• International Electrotechnical Commission (IEC)
• National Electrical Manufacturers Association (NEMA)
• Normas Oficiales Mexicanas (NOM)
• Electrical Engineering Portal
• Electrical Technology

Estos recursos ofrecen información actualizada y técnica respaldada por estándares internacionales, lo que servirá de apoyo para la correcta implementación de los cálculos y la selección del contactor.

Agradecimiento a la ingeniería y la tecnología

El avance tecnológico ha permitido desarrollar herramientas de software y dispositivos inteligentes que facilitan el diseño y la validación de sistemas eléctricos complejos. La colaboración entre normativas, simulaciones y la experiencia del ingeniero resulta en soluciones integrales para la selección de contactores, optimizando el rendimiento y la seguridad de los motores.

La integración de IA y sistemas de monitoreo en tiempo real refuerza el proceso de toma de decisiones, proporcionando a los profesionales de la ingeniería eléctrica una base sólida para afrontar los retos del dimensionamiento y la protección de equipos.

Reflexiones finales

El conocimiento profundo y la aplicación práctica de los cálculos para la selección de contactores definen la solidez y confiabilidad de cualquier sistema eléctrico industrial o comercial. Integrar normativas, buenas prácticas y herramientas modernas se traduce en equipos que, además de operar de manera óptima, garantizan la seguridad y el ahorro energético requerido.

Al comprender cada variable y aplicar meticulosamente los factores de seguridad y normas de diseño, el ingeniero logra un equilibrio perfecto entre robustez, eficiencia y costo-beneficio, asegurando sistemas eléctricos duraderos y de alto rendimiento.
