Calculo de deflexión de vigas

Descubre cómo calcular la deflexión de vigas utilizando métodos avanzados, fórmulas precisas y normativas actualizadas para análisis estructurales con detalle.

Aprende, paso a paso, conceptos esenciales, ejemplos prácticos y casos de cálculo de deflexión de vigas en proyectos ingenieriles modernos.

calculadora con inteligencia artificial (IA) – Calculo de deflexión de vigas

• Calcular deflexión de vigas simply supported con carga puntual central
• Obtener la deflexión máxima en vigas en voladizo sometidas a carga distribuida
• Analizar el efecto del momento de inercia en la deflexión de una viga compuesta
• Determinar la deflexión de una viga de acero en función del módulo de elasticidad

Fundamentos Teóricos y Normativos

La determinación de la deflexión de vigas se sustenta en los principios de la mecánica de materiales y la teoría de vigas de Euler-Bernoulli. Estos principios permiten predecir la deformación de los elementos estructurales ante cargas aplicadas, garantizando que el desplazamiento no supere límites seguros según normativas internacionales.

La normativa técnica actual, como el Eurocódigo, ACI y normas locales, establece procedimientos para el diseño riguroso. En este sentido, se combinan ensayos experimentales y simulaciones numéricas para validar los métodos teóricos.

Mecánica de Materiales y Modelo de Viga

El cálculo de la deflexión de vigas se basa en la hipótesis de que la sección transversal de la viga permanece plana y perpendicular a la línea neutra después de la deformación.

Este modelo asume que las deformaciones son pequeñas y que el material se comporta de manera lineal elástica, permitiendo el uso de ecuaciones diferenciales para describir la curva elástica de la viga ante cargas variadas.

Hipótesis de Euler-Bernoulli

La teoría de Euler-Bernoulli para vigas establece que el desplazamiento transversal y la pendiente de la viga están relacionados con la carga y las propiedades geométricas y materiales.

La ecuación fundamental de la flexión se expresa como:

E x I x d²y/dx² = M(x)

• E: Módulo de elasticidad del material.
• I: Momento de inercia de la sección transversal.
• y: Desplazamiento transversal en la coordenada x.
• M(x): Momento flector en la posición x.

Al integrar esta ecuación dos veces, se obtiene la función de la deflexión y la pendiente de la viga, considerando las condiciones de contorno impuestas por el tipo de apoyo.

Ecuaciones y Fórmulas para el Cálculo de Deflexión

Cada tipo de apoyo y carga en una viga tiene una fórmula específica para el cálculo de la deflexión máxima. A continuación, se presentan las fórmulas más utilizadas:

Viga Simply Supported con Carga Puntual en el Centro

La deflexión máxima se determina mediante la fórmula:

δ = (F x L³) / (48 x E x I)

• F: Carga puntual aplicada en el centro de la viga (N).
• L: Luz total de la viga (m).
• E: Módulo de elasticidad del material (Pa).
• I: Momento de inercia de la sección transversal (m⁴).
• δ: Deflexión máxima (m).

Viga Simply Supported con Carga Uniformemente Distribuida

Cuando la carga está distribuida de forma uniforme a lo largo de la viga, la fórmula es:

δ = (5 x q x L⁴) / (384 x E x I)

• q: Intensidad de la carga distribuida (N/m).
• L: Luz total de la viga (m).
• E: Módulo de elasticidad del material (Pa).
• I: Momento de inercia de la sección (m⁴).
• δ: Deflexión máxima (m).

Viga en Voladizo con Carga Puntual en el Extremo

Para una viga en voladizo con una carga puntual aplicada en su extremo libre:

δ = (F x L³) / (3 x E x I)

• F: Carga puntual aplicada en el extremo (N).
• L: Longitud del voladizo (m).
• E: Módulo de elasticidad (Pa).
• I: Momento de inercia (m⁴).
• δ: Deflexión en el extremo (m).

Casos Especiales y Configuraciones Compuestas

En configuraciones donde se combinan cargas o las vigas poseen secciones compuestas, se deben realizar superposiciones de efectos o resolver la ecuación diferencial considerando la variación de propiedades a lo largo de la viga.

La integración de cada caso debe aplicar las condiciones de contorno pertinentes, lo cual se documenta en manuales técnicos y normas actualizadas.

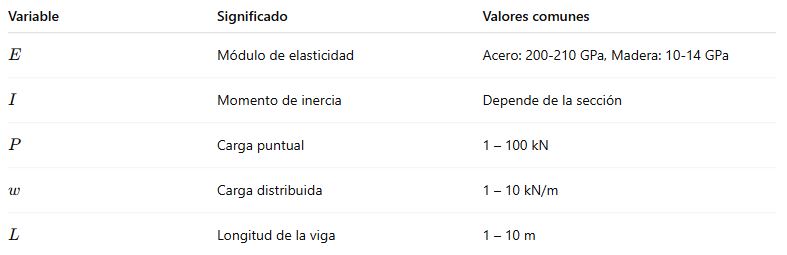

Tablas de Cálculo y Propiedades de Materiales

A continuación, se proporcionan tablas de valores recomendados y fórmulas de cálculo de deflexión para diversas configuraciones. Estas tablas facilitan el proceso de diseño y revisión de estructuras.

Aplicación de Normativas y Seguridad Estructural

La correcta determinación de la deflexión en vigas es esencial para la seguridad y desempeño de las estructuras. Se deben considerar las siguientes normativas y recomendaciones:

• Eurocódigo EN 1993 para estructuras de acero y EN 1992 para estructuras de hormigón.
• Normas ASTM y ACI que proveen procedimientos de ensayo y criterios de diseño.
• Revisiones periódicas y actualizaciones en función de avances en ingeniería estructural.
• Verificación mediante softwares de elementos finitos para condiciones complejas.

Es imperativo combinar el cálculo manual con análisis computacional y ensayos experimentales para garantizar la confiabilidad de los resultados.

Ejemplos Prácticos y Casos de Aplicación Real

A continuación, se detallan dos casos representativos en donde se aplican los conceptos y fórmulas del cálculo de deflexión de vigas.

Caso 1: Viga Simply Supported con Carga Puntual en el Centro en un Puente Peatonal

Para un puente peatonal de una sola vía, se requiere evaluar la deflexión de una viga simply supported, donde se aplica una carga puntual representativa del tránsito peatonal concentrado en el centro.

• Datos conocidos:
  • Luz de la viga, L = 6 m.
  • Carga puntual, F = 8 kN (8000 N).
  • Módulo de elasticidad del acero, E = 210 GPa (210 x 10^9 Pa).
  • Momento de inercia de la sección, I = 8 x 10^-6 m⁴.

Aplicamos la fórmula para vigas simply supported con carga puntual en el centro:

δ = (F x L³) / (48 x E x I)

• Reemplazando:
  • δ = (8000 N x 6³ m³) / (48 x 210 x 10^9 Pa x 8 x 10^-6 m⁴)
  • δ = (8000 x 216) / (48 x 210 x 10^9 x 8 x 10^-6)

Calculamos el numerador: 8000 x 216 = 1.728 x 10^6 N·m³. El denominador se calcula como 48 x 210 x 10^9 x 8 x 10^-6 = 48 x 210 x 8 x 10^3 = 48 x 1680 x 10^3 = 80640 x 10^3 = 8.064 x 10^7 N·m².

Por tanto, la deflexión es: δ = 1.728 x 10^6 / 8.064 x 10^7 ≈ 0.0214 m (21.4 mm). Esta deflexión se encuentra dentro de los límites admisibles para estructuras de carácter peatonal, siendo verificada por la normativa aplicable.

Caso 2: Viga en Voladizo de Concreto Armado en un Balcón Residencial

En este caso, se analiza la deflexión de una viga en voladizo que forma parte de la estructura de un balcón. La carga puntual se aplica en el extremo libre de la viga.

• Datos del diseño:
  • Longitud del voladizo, L = 2.5 m.
  • Carga puntual, F = 3 kN (3000 N).
  • Módulo de elasticidad del concreto, E = 25 GPa (25 x 10^9 Pa).
  • Momento de inercia, I = 1.2 x 10^-5 m⁴.

La fórmula para la deflexión en voladizo es:

δ = (F x L³) / (3 x E x I)

• Sustituyendo:
  • L³ = (2.5 m)³ = 15.625 m³.
  • δ = (3000 N x 15.625 m³) / (3 x 25 x 10^9 Pa x 1.2 x 10^-5 m⁴)

El numerador es 3000 x 15.625 = 46875 N·m³. El denominador se calcula como: 3 x 25 x 10^9 x 1.2 x 10^-5 = 3 x 25 x 1.2 x 10^4 = 90 x 10^4 = 9 x 10^5 N·m².

La deflexión resulta: δ = 46875 / 900000 ≈ 0.0521 m (52.1 mm). Este valor se encuentra sujeto a verificación en función de las recomendaciones de diseño para evitar problemas de servicio y garantizar el rendimiento estructural.

Análisis Comparativo y Consideraciones Adicionales

Existen diversos factores que pueden afectar la deflexión de una viga, entre los que se destacan:

• Distribución de cargas: La carga concentrada versus la carga distribuida tiene efectos distintos en la forma de la curva elástica.
• Condiciones de apoyo: Vigas con apoyos empotrados, simply supported o en voladizo presentan diferentes respuestas ante la acción de la carga.
• Propiedades materiales: El módulo de elasticidad y el momento de inercia dependen del material y de la geometría de la sección.
• Longitud efectiva: La longitud de la viga influye de manera notable en la deflexión, dada su dependencia en la potencia cúbica o cuarta de L.

El diseño estructural optimizado requiere, además del análisis teórico, la verificación mediante ensayos y simulaciones numéricas para garantizar que la estructura opere dentro de márgenes seguros.

Métodos Avanzados de Análisis y Software de Simulación

El cálculo de la deflexión de vigas en estructuras complejas puede complementarse utilizando herramientas de análisis de elementos finitos (FEA). Estas herramientas ofrecen ventajas significativas:

• Modelado detallado de la geometría y distribución de propiedades.
• Simulación de condiciones de carga y apoyo reales.
• Evaluación de la respuesta estructural y verificación de hipótesis teóricas.
• Optimización del diseño identificando áreas críticas de deformación.

Software como ANSYS, SAP2000 y Robot Structural Analysis permiten implementar modelos robustos que incluyen la interacción material, efecto no lineal y consideraciones de segunda orden en el análisis de vigas.

Estrategias de Optimización y Diseño

El objetivo en el cálculo de deflexión es mantener la deformación en niveles aceptables, asegurando la integridad y funcionalidad de la estructura. Las estrategias de optimización incluyen:

• Diseño iterativo combinando cálculos manuales y simulaciones digitales.
• Selección de materiales con altos módulos de elasticidad para minimizar la deformación.
• Optimización geométrica: Aumentar el momento de inercia mediante secciones compuestas o secciones con refuerzos.
• Verificación mediante protocolos de ensayo para validar el esquema de diseño.

Los ingenieros deben considerar tanto las cargas últimas como las de servicio, garantizando que exista una compatibilidad de comportamientos entre los requisitos estructurales y las condiciones reales de uso.

Comparación de Métodos de Análisis

Para determinar la deflexión de vigas, se pueden utilizar dos enfoques principales:

• Análisis Teórico: Basado en fórmulas cerradas y supuestos de linealidad. Es adecuado para geometrías simples y cargas conocidas.
• Análisis Numérico: Utilizando elementos finitos y simulaciones, permite capturar efectos locales y condiciones no lineales.

La combinación de ambos métodos brinda resultados más precisos y confiables, permitiendo a los diseñadores desarrollar sistemas estructurales óptimos.

Estudios de Caso y Enlace a Recursos Adicionales

Para profundizar en el tema, se recomienda revisar recursos adicionales:

• Eurocódigo – Diseño de estructuras para normativas y criterios de diseño.
• ASTM Standards para pruebas y características de materiales.
• ACI Structural Journal para investigaciones recientes sobre deflexión y comportamiento estructural.

Estos recursos ofrecen información complementaria y actualizada, facilitando la integración de nuevas metodologías en el diseño de vigas.

Preguntas Frecuentes

• ¿Cuál es la principal diferencia entre las fórmulas para cargas puntuales y distribuidas?

  La carga puntual genera una deflexión máxima localizada, mientras que la carga distribuida produce una curva de deflexión más homogénea. Las fórmulas consideran estas diferencias en potencias de L y coeficientes multiplicadores.

• ¿Por qué es importante el momento de inercia en el cálculo de deflexión?

  El momento de inercia es una medida geométrica que influye en la rigidez transversal de la viga. Un I mayor indica mayor resistencia frente a la deformación.

• ¿Se pueden aplicar estas fórmulas a vigas de materiales compuestos?

  Sí, pero se deben ajustar las propiedades del material (E y I) considerando la composición y la interacción entre sus componentes.

• ¿Cómo se integran las condiciones de contorno en estos cálculos?

  Las condiciones de contorno determinan las constantes de integración en la solución de la ecuación diferencial de la curva elástica. Se seleccionan según el tipo de apoyo y restricciones de la estructura.

• ¿Qué métodos adicionales se recomiendan para validar el cálculo de deflexión?

  Se recomienda complementar el análisis teórico con simulaciones por elementos finitos y ensayos experimentales en prototipos o muestras representativas.

Integración de Cálculo Manual y Herramientas Computacionales

El análisis tradicional basado en fórmulas ha sido la base del diseño estructural durante décadas. No obstante, la creciente complejidad de las estructuras modernas demanda el uso de herramientas computacionales para obtener resultados precisos.

El enfoque híbrido combina cálculos manuales, que proporcionan una comprensión fundamental, con simulaciones numéricas que cuentan con algoritmos de optimización y análisis de sensibilidad. Este proceso iterativo permite ajustar parámetros y validar el cumplimiento de normativas sin sacrificar la seguridad ni el rendimiento de la estructura.

Recomendaciones para Ingenieros y Diseñadores

Es vital que los ingenieros y diseñadores mantengan actualizados sus conocimientos en métodos de cálculo y normativas vigentes. Algunas recomendaciones son:

• Participar en seminarios, conferencias y cursos de actualización en mecánica de materiales y análisis estructural.
• Revisar periódicamente las últimas publicaciones técnicas y estudios de casos; por ejemplo, en revistas como el Journal of Structural Engineering.
• Utilizar software reconocido en la industria para complementar el diseño teórico.
• Validar los resultados con estudios de campo y ensayos en prototipos estructurales.

Al aplicar estas recomendaciones, se garantiza que el proceso de diseño se mantenga a la vanguardia y se minimicen los riesgos inherentes a cualquier proyecto estructural.

Aplicaciones en Proyectos de Diseño y Construcción

Los métodos para el cálculo de la deflexión de vigas se aplican en múltiples proyectos, incluyendo:

• Diseño y análisis de puentes peatonales y vehiculares, donde la deflexión influye en la comodidad y seguridad.
• Estructuras residenciales y comerciales, en las cuales los elementos de piso deben garantizar una deformación mínima para evitar molestias a los ocupantes.
• Proyectos de arquitectura contemporánea, donde las vigas expuestas y de grandes luces demandan optimización en su diseño para lograr estructuras esbeltas sin comprometer la integridad.
• Infraestructuras críticas, como plantas industriales y aeropuertos, donde el análisis detallado de la deflexión es parte integral del aseguramiento de la funcionalidad.

En cada uno de estos proyectos, la integración de métodos teóricos y herramientas de simulación facilita el cumplimiento de normativas y la obtención de resultados fiables, siendo parte esencial del proceso de ingeniería moderna.

Estudio Comparativo entre Materiales

La elección del material de la viga tiene un impacto directo en la deflexión. A continuación, se muestra una tabla comparativa de algunos materiales comunes, sus módulos de elasticidad y aplicaciones típicas:
