El cálculo de carga de vigas evalúa fuerzas y momentos mediante fórmulas precisas, garantizando estructuras seguras y eficientes en proyectos.
Descubre métodos, casos prácticos y tablas detalladas que explican cada variable involucrada en el cálculo, impulsando tu conocimiento para ingenieros.
Calculadora con inteligencia artificial (IA) Calculo de carga de vigas
- ¡Hola! ¿En qué cálculo, conversión o pregunta puedo ayudarte?
- Ejemplo 1: Calcular la carga uniformemente distribuida en una viga de 6 metros de largo con módulo de elasticidad E= 25 GPa.
- Ejemplo 2: Determinar el momento máximo en una viga simplemente apoyada con una carga puntual de 10 kN en el centro.
- Ejemplo 3: Evaluar la deflexión máxima de una viga de acero de 8 metros sometida a una carga distribuida de 2 kN/m.
- Ejemplo 4: Calcular la reacción en los apoyos de una viga sometida a cargas combinadas, considerando los extremos y el centro.
Fundamentos del cálculo de carga en vigas
El cálculo de carga en vigas es un proceso esencial dentro de la ingeniería estructural que permite determinar las fuerzas internas y la respuesta de las estructuras ante cargas aplicadas. Estas cargas pueden presentarse de forma distribuida, puntual o combinada, afectando el comportamiento de la viga.
Mediante el análisis de las cargas, se identifican parámetros críticos como el momento flector, la fuerza cortante y la deflexión. Esto se realiza en estrecha relación con normativas internacionales y pautas de diseño, garantizando seguridad y eficiencia en proyectos de construcción y rehabilitación.
Conceptos básicos y clasificación de las vigas
Las vigas son elementos estructurales horizontales que transmiten cargas a los apoyos. Con frecuencia, se clasifican según la geometría, el tipo de soporte y la aplicación.
- Vigas simplemente apoyadas: Soportadas en ambos extremos, donde la carga provoca un momento máximo en el centro.
- Vigas empotradas: Fijas en sus extremos, generando condiciones de momento y fuerza cortante distribuidas a lo largo de la longitud.
- Vigas continuas: Se extienden sobre más de dos apoyos, lo que complica el análisis de fuerzas internas.
- Vigas isostáticas e hiperestáticas: Dependiendo del número de incógnitas y ecuaciones de equilibrio, se identifican vigas isostáticas (equilibrio simple) o hiperestáticas (equilibrio con redundancias).
El diseño de cada viga requiere el estudio de las cargas derivadas de diversos factores: el peso propio, las cargas de uso, cargas ambientales, entre otras. La selección correcta de la viga depende de una evaluación integral de estas demandas.
Fórmulas esenciales para el cálculo de carga de vigas
El análisis de vigas se basa en fórmulas fundamentales que permiten determinar la respuesta de la estructura ante cargas. A continuación se presentan las fórmulas más utilizadas, junto con la explicación de cada variable:
1. Cargas Uniformemente Distribuidas (CUD)
Fórmula de Reacción en cada apoyo (R): R = qL/2
Donde:
q: Carga por unidad de longitud (kN/m).
L: Longitud total de la viga (m).
Fórmula para Momento Máximo (Mmax): Mmax = qL²/8
Donde:
Mmax: Momento flector máximo aplicado en la viga (kN·m).
q: Carga distribuida (kN/m).
L: Longitud de la viga (m).
Fórmula para la Deflexión Máxima (δmax): δmax = (5qL⁴)/(384EI)

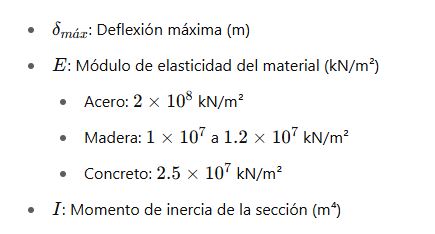

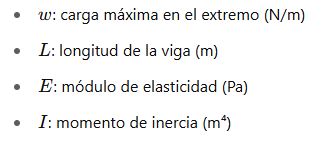

Donde:
δmax: Deflexión máxima (m).
q: Carga distribuida (kN/m).
L: Longitud de la viga (m).
E: Módulo de elasticidad del material (Pa o kN/m²).
I: Momento de inercia de la sección transversal (m⁴).

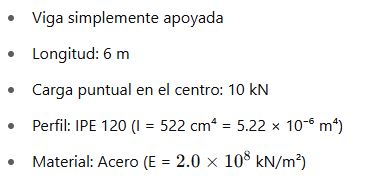

2. Carga Puntual en el Centro
Fórmula de Reacción en cada apoyo (R): R = P/2
Donde:
P: Carga puntual aplicada en el centro (kN).
Fórmula para Momento Máximo (Mmax): Mmax = P L/4
Donde:
Mmax: Momento flector máximo (kN·m).
P: Carga puntual (kN).
L: Longitud de la viga (m).
Fórmula para Deflexión Máxima (δmax): δmax = (P L³)/(48EI)
Donde:
P: Carga puntual (kN).
L: Longitud de la viga (m).
E: Módulo de elasticidad (Pa o kN/m²).
I: Momento de inercia (m⁴).
3. Cargas Combinadas
En aplicaciones reales, es común combinar cargas puntuales y cargas distribuidas. El análisis se efectúa sumando los efectos individuales:
- Reacción Total: Suma de la reacción por la carga distribuida y las reacciones de las cargas puntuales.
- Momento Total: Mtotal = MCUD + MPuntual, donde cada componente se calcula según sus fórmulas.
- Deflexión Total: Se calcula evaluando la respuesta superpuesta de cada carga, considerando principios de superposición.
Análisis avanzado y normativas en el cálculo de vigas
El diseño estructural requiere también el análisis de vigas hiperestáticas. Estos análisis involucran técnicas de método de las fuerzas, método de la flexibilidad o el método de las deformaciones. Dichas técnicas permiten resolver estructuras con redundancias y proporcionar una distribución precisa de los esfuerzos internos.
Normativas internacionales tales como ACI, Eurocódigo y AISC ofrecen pautas y factores de seguridad a aplicar en el diseño. Estas normativas estipulan límites para deformaciones, tensiones permisibles y otros parámetros críticos.
Para asegurar la integridad estructural, se deben considerar:
- Coeficientes de seguridad.
- Factores de carga debidos a variaciones en el uso y condiciones ambientales.
- Impacto de posibles cargas accidentales o temporales.
La verificación de resultados mediante ensayos experimentales o simulaciones numéricas complementa el análisis teórico, asegurando la integridad de la estructura en servicio.

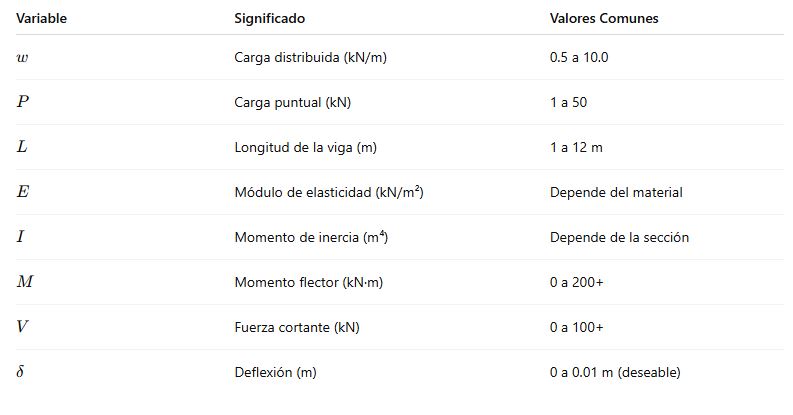

Tablas técnicas y datos relevantes
A continuación, se presentan tablas que resumen datos y especificaciones clave en el cálculo de cargas en vigas.

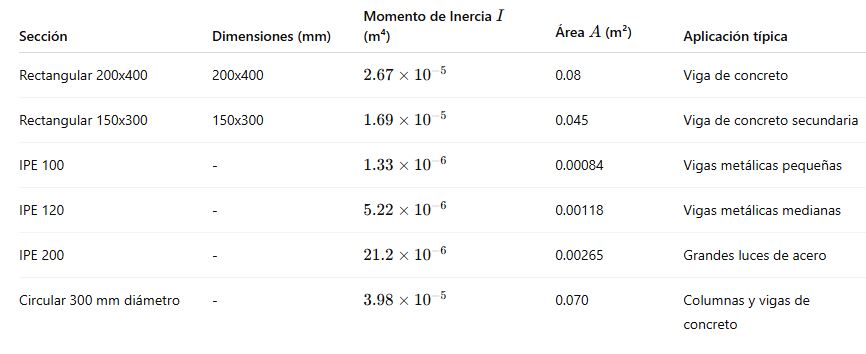

Tabla de Propiedades de Materiales y Secciones
| Material | Módulo de Elasticidad (E) | Tipo de Viga | Momento de Inercia (I) |
|---|---|---|---|
| Acero | 200 GPa | Perfiles I, H | Varía según perfil |
| Hormigón armado | 25 GPa | Vigas macizas y prefabricadas | Varía según sección |
| Madera | 10 GPa | Vigas laminadas | Calculado según dimensiones |
| Compuestos | Varía | Vigas mixtas | N/A |
Tabla de Ejemplos de Cálculo de Carga
| Tipo de Carga | Largo de Viga (m) | Carga (q o P) | Momento Máximo (Mmax) | Deflexión Máxima (δmax) |
|---|---|---|---|---|
| Uniforme | 6 | 2 kN/m | 9 kN·m | 0.005 m |
| Puntual | 8 | 10 kN | 20 kN·m | 0.007 m |
| Combinada | 10 | 1 kN/m + 5 kN puntual | 35 kN·m | 0.012 m |
| Uniforme | 5 | 3 kN/m | 9.38 kN·m | 0.004 m |

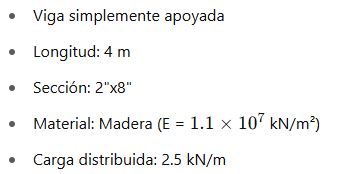

Ejemplos detallados de aplicación práctica
Caso Real 1: Viga de Hormigón Armado para Piso Residencial
En este ejemplo se analizará el diseño estructural de una viga de hormigón armado, situada en un edificio residencial. La viga tiene una longitud de 6 metros y soporta una carga uniformemente distribuida derivada del peso propio del piso, además de cargas de uso (muebles, personas y equipamiento).
Datos iniciales:
- Longitud de la viga, L = 6 m.
- Carga distribuida, q = 3 kN/m.
- Módulo de elasticidad, E = 25 GPa (25 x 10⁹ Pa).
- Momento de inercia de la sección, I = 8 x 10⁻⁶ m⁴.
Cálculos:
- Reacción en cada apoyo: R = qL/2 = (3 kN/m x 6 m)/2 = 9 kN.
- Momento máximo: Mmax = qL²/8 = (3 kN/m x 6² m²)/8 = (3 x 36)/8 = 108/8 = 13.5 kN·m.
- Deflexión máxima: δmax = (5qL⁴)/(384EI). Primero, se calcula L⁴: 6⁴ = 1296 m⁴. Luego, el numerador: 5 x 3 x 1296 = 19440. Finalmente: δ = 19440/(384 x 25 x 10⁹ x 8 x 10⁻⁶).
Realizando la conversión: 384 x 25 x 10⁹ x 8 x 10⁻⁶ = 384 x 25 x 8 x 10³ = 384 x 200 x 10³ = 76,800 x 10³ = 76.8 x 10⁶. Por ende, δ = 19440/(76.8 x 10⁶) ≈ 0.000253 m (0.253 mm).
Estos resultados se comparan con los límites permisibles indicados en normativas locales. La deflexión obtenida es significativamente inferior al límite, y el momento máximo se encuentra dentro de los márgenes de seguridad, garantizando la funcionalidad y durabilidad del piso.
Caso Real 2: Viga de Acero en una Estructura Industrial
Consideremos una viga de acero simplemente apoyada que soporta una carga puntual central en una nave industrial. En este caso, se requiere evaluar tanto el momento flector como la deflexión para asegurar la integridad estructural.
Datos iniciales:
- Longitud de la viga, L = 8 m.
- Carga puntual, P = 20 kN.
- Módulo de elasticidad, E = 200 GPa (200 x 10⁹ Pa).
- Momento de inercia de la sección, I = 4 x 10⁻⁵ m⁴.
Cálculos:
- Reacción en cada apoyo: R = P/2 = 20 kN/2 = 10 kN por apoyo.
- Momento máximo: Mmax = P L/4 = (20 kN x 8 m)/4 = 40 kN·m.
- Deflexión máxima: δmax = (P L³)/(48EI). Se calcula L³: 8³ = 512 m³. El numerador es: 20 x 512 = 10240 kN·m³.
El denominador: 48 x 200 x 10⁹ x 4 x 10⁻⁵ = 48 x 200 x 4 x 10⁴ = 38400 x 10⁴ = 384 x 10⁶. Por ello, δ = 10240/(384 x 10⁶) ≈ 0.0000267 m (aprox. 0.0267 mm).
La viga de acero muestra niveles de deflexión muy bajos, lo que es característico de este material y resulta adecuado para estructuras con requerimientos elevados de resistencia y rigidez. El análisis confirma la confiabilidad del diseño conforme a las normativas AISC y Eurocódigo.
Detalles metodológicos y consideraciones adicionales
Para obtener resultados precisos en el cálculo de carga en vigas, se deben incorporar diversas consideraciones, entre ellas:
- Factor de Sobrecarga: Es el coeficiente adicional que se añade para considerar incertidumbres en la predicción de cargas reales.
- Condiciones de Apoyo: La configuración del apoyo (simple, empotrado o continuo) afecta directamente la distribución de momentos y fuerzas cortantes.
- Propiedades Materiales: Variaciones en el módulo de elasticidad y el momento de inercia influyen en la capacidad de carga y el comportamiento ante deformaciones.
- Efectos Dinámicos: En ciertas aplicaciones, es necesario analizar el impacto de cargas dinámicas, que pueden incrementar la respuesta de la viga.
- Redundancia Estructural: En vigas hiperestáticas, la redundancia permite repartir las cargas, pero requiere métodos avanzados de análisis.
Es fundamental seguir un procedimiento de diseño iterativo. Se comienza con un primer dimensionamiento basado en supuestos iniciales, se evalúan los esfuerzos y se ajustan los parámetros de diseño para cumplir con los límites de servicio y las recomendaciones normativas.
El empleo de herramientas de simulación y software especializado, como SAP2000, ETABS o Robot Structural Analysis, facilita la validación de los cálculos manuales e integra consideraciones de comportamiento no lineal y efectos de pandeo.
Comparativa de métodos de análisis
Existen diversos métodos de análisis para vigas que pueden adaptarse a distintos escenarios de diseño. Entre los métodos más comunes se encuentran:
- Método de la Superposición: Permite combinar los efectos de diferentes cargas aplicándolos de forma independiente y sumando los resultados. Es especialmente útil en análisis lineales.
- Método de Fuerzas: Se utiliza para estructuras hiperestáticas, resuelve la redundancia mediante ecuaciones de compatibilidad y equilibrio.
- Método de Desplazamientos: También conocido como método de rigidez, se centra en determinar desplazamientos y giros en las conexiones, y posteriormente se calculan las fuerzas internas.
La elección del método depende de la complejidad de la estructura y del nivel de precisión requerido. En el diseño profesional, se recomienda corroborar los resultados mediante análisis comparativos y verificaciones experimentales cuando sea posible.
Aplicaciones en el diseño contemporáneo
El cálculo de carga en vigas es un componente crítico en el diseño de puentes, edificios, naves industriales y otras infraestructuras. La integración de normativas actualizadas y la adopción de tecnologías de simulación han permitido optimizar el uso de materiales, reducir los costos de construcción y aumentar la seguridad a largo plazo.
Además, la sostenibilidad en el diseño estructural se ve favorecida al maximizar la eficiencia de las vigas, minimizando el uso excesivo de material sin comprometer la integridad estructural. Se consideran aspectos de durabilidad, resistencia a eventos sísmicos y adaptación frente al envejecimiento y desgaste de la estructura.
Preguntas frecuentes
A continuación, se abordan algunas de las inquietudes más comunes que surgen durante el cálculo de la carga en vigas:
-
¿Cuál es la diferencia entre una carga puntual y una carga distribuida?
La carga puntual se aplica en un solo punto, mientras que la carga distribuida se aplica de manera uniforme a lo largo de la longitud de la viga. Cada tipo genera diferentes respuestas en términos de momentos y deflexiones. -
¿Cómo se selecciona el módulo de elasticidad adecuado?
El módulo de elasticidad depende del material. Para acero es de aproximadamente 200 GPa; para hormigón armado, cerca de 25 GPa; y para madera, varía según la especie. -
¿Qué técnicas se utilizan para verificar los cálculos realizados?
Se emplean métodos numéricos, software de simulación, revisiones de pares y ensayos experimentales, asegurando la fiabilidad de los resultados y la seguridad del diseño. -
¿Es aplicable el método de superposición en cargas no lineales?
El método de superposición es válido en análisis lineales. En cargas no lineales o en condiciones de gran deformación, se requieren análisis avanzados o técnicas numéricas como el método de elementos finitos. -
¿Cómo se integran los factores de seguridad en el diseño?
Las normativas incluyen factores de carga y resistencia que se aplican para aumentar la seguridad. Estos factores compensan posibles incertidumbres en las cargas reales y en las propiedades del material.
Enlaces útiles y recursos adicionales
Para profundizar en el tema del cálculo de carga de vigas, se recomienda revisar los siguientes recursos:
- American Institute of Steel Construction (AISC): Normas y guías para el diseño de estructuras de acero.
- Eurocódigos: Conjunto de normativas europeas para el diseño estructural.
- The Concrete Centre: Recursos técnicos y publicaciones sobre hormigón armado.
- Engineering Toolbox: Herramientas y calculadoras para ingenieros.
Consideraciones finales en el diseño estructural
El proceso para el cálculo de carga de vigas combina fundamentos teóricos con aplicaciones prácticas, lo que permite el desarrollo de estructuras seguras y optimizadas. Cada cálculo requiere la consideración detallada de variables y condiciones específicas, haciendo fundamental la iteración y verificación durante el diseño.
El uso de herramientas inteligentes, como la calculadora con inteligencia artificial presentada al inicio, facilita el análisis y la verificación rápida de escenarios, permitiendo a los profesionales optimizar el diseño en base a datos reales y normas actualizadas. Esta integración de tecnología y teoría contribuye a la innovación en la ingeniería estructural.
Integración de software y simulaciones numéricas
El avance en la tecnología computacional ha permitido implementar programas de simulación que integran las fórmulas y métodos descritos. Software como ANSYS, Robot Structural Analysis y SAP2000 simplifica la verificación de parámetros complejos, modelando las condiciones reales de carga y sus efectos sobre la estructura.
Estas aplicaciones permiten generar modelos 3D que simulan el comportamiento de vigas ante cargas variables, facilitando la identificación de puntos críticos, análisis de pandeo y evaluación de deformaciones locales. La simulación numérica complementa el análisis teórico, ofreciendo una herramienta robusta para el diseño y la toma de decisiones informadas.
Ejemplo práctico: Optimización de una viga para puentes peatonales
Un puente peatonal requiere una evaluación estructural meticulosa para soportar tanto el peso propio de la estructura como las cargas dinámicas ocasionadas por el tráfico de personas.
Datos del proyecto:
- Longitud de la viga: 10 m.
- Carga máxima estimada: 4 kN/m (incluyendo el peso propio y la carga de tránsito).
- Material: Acero estructural con E = 200 GPa.
- Dimensiones de la sección: A definir mediante análisis preliminar.
Proceso de análisis:
- Se calcula la reacción en cada apoyo: R = 4 kN/m x 10 m/2 = 20 kN.
- El momento máximo para carga distribuida es: Mmax = (4 x 10²)/8 = 50 kN·m.
- Utilizando el software de simulación, se verifica que la deflexión máxima esté dentro de los límites permitidos (normalmente L/400 a L/500 para puentes pe
