Calculadora de pérdidas en el transformador (hierro y cobre) – IEC, IEEE

La eficiencia de un transformador depende directamente de las pérdidas de hierro y cobre que se producen en su operación. Calcular estas pérdidas según IEC e IEEE es esencial para optimizar el diseño y la operación de sistemas eléctricos.

En este artículo descubrirás cómo calcular las pérdidas en transformadores, fórmulas, tablas, ejemplos y una calculadora IA interactiva.

Calculadora con inteligencia artificial (IA) – Calculadora de pérdidas en el transformador (hierro y cobre) – IEC, IEEE

  • ¡Hola! ¿En qué cálculo, conversión o pregunta puedo ayudarte?
Pensando ...
  • Calcular pérdidas de hierro y cobre para un transformador de 1000 kVA, 22 kV/0.4 kV, carga al 75%.
  • ¿Cuáles son las pérdidas totales en un transformador de 500 kVA, 13.2 kV/0.48 kV, carga plena?
  • Estimar pérdidas de cobre a 60% de carga en un transformador de 2000 kVA, 33 kV/0.415 kV.
  • Comparar pérdidas según IEC e IEEE para un transformador de 2500 kVA, 15 kV/0.4 kV, carga al 100%.

Tablas de valores comunes para la Calculadora de pérdidas en el transformador (hierro y cobre) – IEC, IEEE

Potencia nominal (kVA)Tensión primaria (kV)Tensión secundaria (kV)Pérdidas en el hierro (W)Pérdidas en el cobre a plena carga (W)Eficiencia típica (%)Norma de referencia
10013.20.483201,60098.2IEC 60076-1
250220.45202,90098.5IEEE C57.12.00
500330.4159005,80098.7IEC 60076-1
1000150.41,60011,50099.0IEEE C57.12.00
1600220.42,20018,50099.1IEC 60076-1
2000330.4152,80023,00099.2IEEE C57.12.00
2500150.43,50028,50099.3IEC 60076-1
3150220.44,20035,00099.4IEEE C57.12.00
5000330.4156,80055,00099.5IEC 60076-1

Las pérdidas de hierro y cobre varían según la potencia, tensión y la norma de diseño. Los valores anteriores son típicos para transformadores de distribución y potencia, según IEC 60076-1 e IEEE C57.12.00.

Fórmulas para la Calculadora de pérdidas en el transformador (hierro y cobre) – IEC, IEEE

Las pérdidas en un transformador se dividen en dos grandes grupos: pérdidas en el hierro (núcleo) y pérdidas en el cobre (devanados). A continuación, se presentan las fórmulas fundamentales, su explicación y los valores típicos de cada variable.

Pérdidas en el hierro (PFe)

Pérdidas en el hierro (PFe):


PFe = Ph + Pe

  • PFe: Pérdidas totales en el hierro (W)
  • Ph: Pérdidas por histéresis (W)
  • Pe: Pérdidas por corrientes parásitas o de Foucault (W)

Las pérdidas en el hierro se consideran constantes para un transformador dado, ya que dependen de la tensión y frecuencia aplicadas, y del material del núcleo.

Pérdidas en el cobre (PCu)

Pérdidas en el cobre (PCu):


PCu = I2 × R

  • PCu: Pérdidas en el cobre (W)
  • I: Corriente de carga (A)
  • R: Resistencia total de los devanados (Ω)

Las pérdidas en el cobre varían con la carga, siendo máximas a plena carga. Para cargas parciales, se usa:

Pérdidas en el cobre a carga parcial:


PCu, carga = PCu, plena × (Carga relativa)2

  • PCu, carga: Pérdidas de cobre a carga parcial (W)
  • PCu, plena: Pérdidas de cobre a plena carga (W)
  • Carga relativa: Porcentaje de carga (por ejemplo, 0.75 para 75%)

Pérdidas totales (Ptotal)

Pérdidas totales:


Ptotal = PFe + PCu, carga

  • Ptotal: Pérdidas totales en el transformador (W)

Eficiencia del transformador (η)

Eficiencia:


η = (Potencia de salida / (Potencia de salida + Ptotal)) × 100%

  • η: Eficiencia (%)
  • Potencia de salida: Potencia útil entregada a la carga (W)
  • Ptotal: Pérdidas totales (W)

Valores típicos de las variables:

  • PFe: 0.2% a 0.5% de la potencia nominal
  • PCu, plena: 0.5% a 1.5% de la potencia nominal
  • R: 0.1 a 0.5 Ω (según tamaño y diseño)
  • I: Calculada como Potencia / (Tensión × √3) para transformadores trifásicos

Las normas IEC 60076-1 e IEEE C57.12.00 establecen los métodos de ensayo y los límites máximos permitidos para estas pérdidas.

Ejemplos del mundo real: Cálculo de pérdidas en transformadores según IEC e IEEE

Ejemplo 1: Transformador de 1000 kVA, 22 kV/0.4 kV, carga al 75%

Datos:

  • Potencia nominal: 1000 kVA
  • Tensión primaria: 22 kV
  • Tensión secundaria: 0.4 kV
  • Pérdidas en el hierro: 1,600 W (según placa)
  • Pérdidas en el cobre a plena carga: 11,500 W (según placa)
  • Carga: 75% (0.75)

1. Cálculo de pérdidas en el cobre a 75% de carga:

PCu, carga = 11,500 × (0.75)2 = 11,500 × 0.5625 = 6,468.75 W

2. Pérdidas totales:

Ptotal = 1,600 + 6,468.75 = 8,068.75 W

3. Potencia de salida a 75% de carga:

Potencia de salida = 1000 × 0.75 × 1000 = 750,000 W

4. Eficiencia:

η = (750,000 / (750,000 + 8,068.75)) × 100% ≈ 98.93%

Este resultado cumple con los estándares IEC 60076-1 e IEEE C57.12.00 para transformadores de esta capacidad.

Ejemplo 2: Transformador de 2500 kVA, 15 kV/0.4 kV, carga al 100%

Datos:

  • Potencia nominal: 2500 kVA
  • Tensión primaria: 15 kV
  • Tensión secundaria: 0.4 kV
  • Pérdidas en el hierro: 3,500 W
  • Pérdidas en el cobre a plena carga: 28,500 W
  • Carga: 100% (1.0)

1. Pérdidas en el cobre a plena carga:

PCu, carga = 28,500 × (1.0)2 = 28,500 W

2. Pérdidas totales:

Ptotal = 3,500 + 28,500 = 32,000 W

3. Potencia de salida a plena carga:

Potencia de salida = 2,500 × 1,000 = 2,500,000 W

4. Eficiencia:

η = (2,500,000 / (2,500,000 + 32,000)) × 100% ≈ 98.74%

Este valor es típico para transformadores de potencia media y cumple con los límites de eficiencia de las normas internacionales.

Comparación de métodos IEC e IEEE para cálculo de pérdidas

Ambas normas, IEC 60076-1 e IEEE C57.12.00, establecen procedimientos similares para la medición y cálculo de pérdidas, aunque existen diferencias en los métodos de ensayo y en los límites máximos permitidos.

  • IEC 60076-1: Define ensayos de pérdidas en vacío (hierro) y en cortocircuito (cobre), con correcciones por temperatura y tensión.
  • IEEE C57.12.00: Especifica métodos de medición y límites de pérdidas, considerando condiciones de operación típicas en América.
  • Ambas normas requieren que las pérdidas se midan a condiciones normalizadas y se corrijan a temperatura de referencia (generalmente 75°C o 85°C).

Para más información técnica y normativa, consulta los documentos oficiales de IEC 60076-1 y IEEE C57.12.00.

Factores que afectan las pérdidas en el transformador

  • Material del núcleo: Aceros de alta permeabilidad reducen las pérdidas de hierro.
  • Diseño de los devanados: Secciones mayores y menor longitud reducen la resistencia y las pérdidas de cobre.

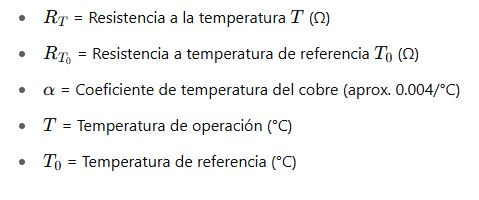

  • Temperatura de operación: La resistencia del cobre aumenta con la temperatura, incrementando las pérdidas.
  • Frecuencia: Afecta principalmente las pérdidas en el hierro.
  • Calidad de la tensión: Sobretensiones aumentan las pérdidas en el hierro.

La optimización de estos factores es clave para el diseño eficiente de transformadores modernos.

Recomendaciones para reducir pérdidas y mejorar la eficiencia

  • Seleccionar transformadores con bajas pérdidas certificadas según IEC o IEEE.
  • Operar los transformadores cerca de su carga óptima (70-90% de la nominal).
  • Realizar mantenimiento preventivo para evitar sobrecalentamientos y deterioro de los devanados.
  • Utilizar materiales de alta calidad en el núcleo y los devanados.
  • Implementar sistemas de monitoreo de temperatura y carga.

La correcta selección y operación de transformadores, junto con el cálculo preciso de pérdidas, garantiza eficiencia energética y reducción de costos operativos.

Referencias y recursos adicionales

El cálculo de pérdidas en transformadores es fundamental para la eficiencia energética y la sostenibilidad de los sistemas eléctricos modernos.
