Calculadora de calibre de cable para motores eléctricos – NEC, NTC 2050

La selección adecuada del calibre de cable para motores eléctricos es crucial para la seguridad y eficiencia. Este cálculo, basado en NEC y NTC 2050, previene sobrecalentamientos y fallas eléctricas.

Aquí descubrirás cómo calcular el calibre de cable para motores eléctricos según NEC y NTC 2050, con ejemplos, fórmulas y tablas.

Calculadora con inteligencia artificial (IA) Calculadora de calibre de cable para motores eléctricos – NEC, NTC 2050

  • ¡Hola! ¿En qué cálculo, conversión o pregunta puedo ayudarte?
Pensando ...
  • ¿Qué calibre de cable necesito para un motor trifásico de 10 HP, 220V, 30 metros de distancia?
  • Calcular el calibre de cable para un motor monofásico de 5 HP, 127V, 15 metros, factor de corrección 0.82.
  • ¿Qué sección de conductor requiere un motor de 15 kW, 380V, 50 metros, temperatura ambiente 40°C?
  • Calibre de cable para motor de 7.5 HP, 440V, 25 metros, con caída de tensión máxima permitida del 3%.

Tablas de calibres de cable para motores eléctricos según NEC y NTC 2050

La siguiente tabla muestra los calibres de cable más comunes para motores eléctricos, considerando la corriente nominal, tipo de aislamiento, temperatura y caída de tensión, conforme a NEC (National Electrical Code) y NTC 2050 (Norma Técnica Colombiana).

Potencia Motor (HP)Tensión (V)Corriente Nominal (A)Calibre AWG/MM²Tipo de AislamientoTemperatura (°C)Distancia (m)Caída de Tensión (%)Capacidad de Conducción (A)
12204.214 AWG / 2.08 mm²THHN7520315
32209.612 AWG / 3.31 mm²THHN7530320
522015.210 AWG / 5.26 mm²THHN7540330
7.5220228 AWG / 8.37 mm²THHN7550340
10220286 AWG / 13.3 mm²THHN7560355
15220424 AWG / 21.2 mm²THHN7570370
20220543 AWG / 26.7 mm²THHN7580385
25220682 AWG / 33.6 mm²THHN7590395
30220801 AWG / 42.4 mm²THHN751003110
402201041/0 AWG / 53.5 mm²THHN751203125
502201302/0 AWG / 67.4 mm²THHN751503145
14402.116 AWG / 1.31 mm²THHN7520310
54407.612 AWG / 3.31 mm²THHN7540320
104401410 AWG / 5.26 mm²THHN7560330
20440278 AWG / 8.37 mm²THHN7580340
30440406 AWG / 13.3 mm²THHN75100355
50440654 AWG / 21.2 mm²THHN75150370

Estos valores son orientativos y pueden variar según condiciones de instalación, temperatura ambiente, tipo de canalización y factores de corrección.

Fórmulas para calcular el calibre de cable para motores eléctricos – NEC, NTC 2050

El cálculo del calibre de cable para motores eléctricos requiere considerar la corriente nominal, la caída de tensión, la temperatura ambiente y los factores de corrección. A continuación, se presentan las fórmulas principales y la explicación de cada variable.

1. Cálculo de la corriente nominal del motor

Corriente nominal (A) = (Potencia (W)) / (√3 × Tensión (V) × Factor de Potencia × Eficiencia)
  • Potencia (W): Potencia del motor en vatios (W). 1 HP = 746 W.
  • Tensión (V): Tensión de alimentación del motor.
  • Factor de Potencia (FP): Generalmente entre 0.8 y 0.9 para motores estándar.
  • Eficiencia (η): Suele estar entre 0.85 y 0.95 para motores modernos.

Para motores monofásicos, la fórmula es:

Corriente nominal (A) = Potencia (W) / (Tensión (V) × Factor de Potencia × Eficiencia)

2. Selección del calibre de cable según la corriente

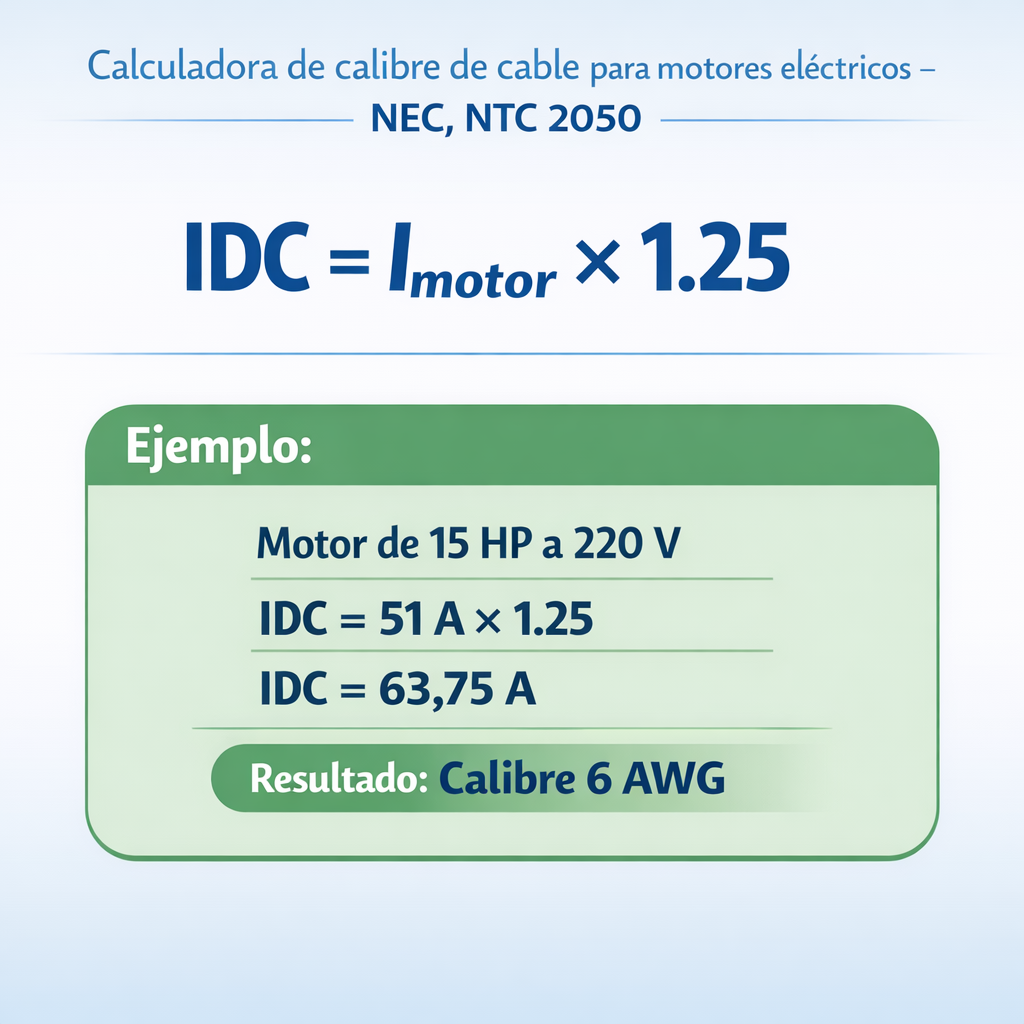

Según NEC Artículo 310 y NTC 2050, el conductor debe soportar al menos el 125% de la corriente nominal del motor:

Capacidad mínima del conductor (A) = Corriente nominal del motor × 1.25
  • Se selecciona el calibre de cable cuyo valor de ampacidad (capacidad de conducción de corriente) sea igual o superior al resultado.

3. Cálculo de caída de tensión

La caída de tensión máxima recomendada es del 3% para circuitos alimentadores de motores. La fórmula es:

Caída de tensión (%) = (2 × Longitud (m) × Corriente (A) × Resistencia del conductor (Ω/km)) / (Tensión (V) × 10)
  • Longitud (m): Longitud total del cable (ida y vuelta).
  • Resistencia del conductor (Ω/km): Depende del material y calibre del cable (ver tablas de fabricante).

4. Factor de corrección por temperatura y agrupamiento

Si la temperatura ambiente es superior a 30°C o hay más de tres conductores en un ducto, se aplican factores de corrección:

Capacidad ajustada = Capacidad nominal × Factor de corrección por temperatura × Factor de agrupamiento
  • Los factores se obtienen de las tablas 310.15(B)(2)(a) y 310.15(B)(3)(a) del NEC o su equivalente en NTC 2050.

5. Conversión de AWG a mm²

Para convertir el calibre AWG a mm²:

Sección (mm²) = (0.127 × 92^((36-AWG)/39))^2 × π / 4
  • O consultar tablas de conversión estándar.

Ejemplos prácticos de cálculo de calibre de cable para motores eléctricos

Ejemplo 1: Motor trifásico de 10 HP, 220V, 30 metros de distancia

  • Potencia: 10 HP = 7460 W
  • Tensión: 220 V
  • Factor de potencia: 0.85
  • Eficiencia: 0.90
  • Longitud: 30 m

Paso 1: Calcular la corriente nominal

Corriente = 7460 / (√3 × 220 × 0.85 × 0.90) = 7460 / (1.732 × 220 × 0.765) ≈ 7460 / 290.7 ≈ 25.66 A

Paso 2: Calcular la capacidad mínima del conductor

Capacidad mínima = 25.66 × 1.25 = 32.08 A

Paso 3: Seleccionar el calibre de cable

Según la tabla, el calibre 8 AWG (8.37 mm²) soporta 40 A (THHN, 75°C), suficiente para 32.08 A.

Paso 4: Verificar caída de tensión

Supongamos resistencia de 8 AWG = 2.08 Ω/km (cobre). Longitud total = 60 m (ida y vuelta).

Caída de tensión (%) = (2 × 30 × 25.66 × 2.08) / (220 × 10) = (2 × 30 × 25.66 × 2.08) / 2200

= (60 × 25.66 × 2.08) / 2200 = (1539.6 × 2.08) / 2200 = 3202.37 / 2200 ≈ 1.46%

La caída de tensión es menor al 3%, por lo que el calibre 8 AWG es adecuado.

Ejemplo 2: Motor monofásico de 5 HP, 127V, 15 metros, temperatura ambiente 40°C

  • Potencia: 5 HP = 3730 W
  • Tensión: 127 V
  • Factor de potencia: 0.85
  • Eficiencia: 0.90
  • Longitud: 15 m
  • Temperatura ambiente: 40°C

Paso 1: Calcular la corriente nominal

Corriente = 3730 / (127 × 0.85 × 0.90) = 3730 / (127 × 0.765) = 3730 / 97.16 ≈ 38.39 A

Paso 2: Capacidad mínima del conductor

Capacidad mínima = 38.39 × 1.25 = 47.99 A

Paso 3: Seleccionar el calibre de cable

El calibre 6 AWG (13.3 mm²) soporta 55 A (THHN, 75°C).

Paso 4: Factor de corrección por temperatura

Para 40°C, el factor de corrección es 0.91 (según NEC 310.15(B)(2)(a)).

Capacidad ajustada = 55 × 0.91 = 50.05 A

El calibre 6 AWG sigue siendo suficiente.

Paso 5: Verificar caída de tensión

Resistencia de 6 AWG = 1.31 Ω/km. Longitud total = 30 m.

Caída de tensión (%) = (2 × 15 × 38.39 × 1.31) / (127 × 10) = (30 × 38.39 × 1.31) / 1270

= (1151.7 × 1.31) / 1270 = 1509.73 / 1270 ≈ 1.19%

La caída de tensión es aceptable.

Factores adicionales a considerar en el cálculo del calibre de cable

  • Material del conductor: El cobre tiene mayor conductividad que el aluminio. Si se usa aluminio, se debe aumentar el calibre.
  • Tipo de aislamiento: THHN, XHHW, etc. Cada uno tiene diferentes capacidades de temperatura y ampacidad.
  • Condiciones de instalación: Canalización, bandeja, enterrado, etc. afectan la disipación de calor.
  • Factores de agrupamiento: Más de tres conductores en un ducto requieren reducción de la capacidad de conducción.
  • Normativas locales: Siempre verificar los requisitos específicos de la jurisdicción.

Para información más detallada, consulta las tablas de ampacidad del NEC NFPA 70 y la NTC 2050.

Recomendaciones finales para el uso de la calculadora de calibre de cable para motores eléctricos

  • Siempre verifica la corriente nominal real del motor en la placa de datos.
  • Considera todos los factores de corrección aplicables: temperatura, agrupamiento, tipo de aislamiento.
  • Utiliza la caída de tensión como criterio adicional para distancias largas.
  • Consulta las tablas oficiales y normativas vigentes antes de tomar una decisión final.
  • En instalaciones críticas, consulta a un ingeniero electricista certificado.

El uso correcto de la calculadora de calibre de cable para motores eléctricos según NEC y NTC 2050 garantiza seguridad, eficiencia y cumplimiento normativo en tus instalaciones eléctricas.
