El cálculo de HP a amperios es fundamental para dimensionar correctamente los sistemas eléctricos en diversas aplicaciones industriales y domésticas.
En este artículo, exploraremos en detalle cómo realizar la conversión de caballos de fuerza (HP) a amperios, proporcionando fórmulas, tablas y ejemplos prácticos que facilitarán tu comprensión y aplicación en proyectos reales.
Calculadora con inteligencia artificial (IA) – Cálculo HP a Amperios
- ¡Hola! ¿En qué cálculo, conversión o pregunta eléctrica puedo ayudarte?
Ejemplo de prompt: «Calcular los amperios necesarios para un motor de 5 HP a 240V en un sistema trifásico.»

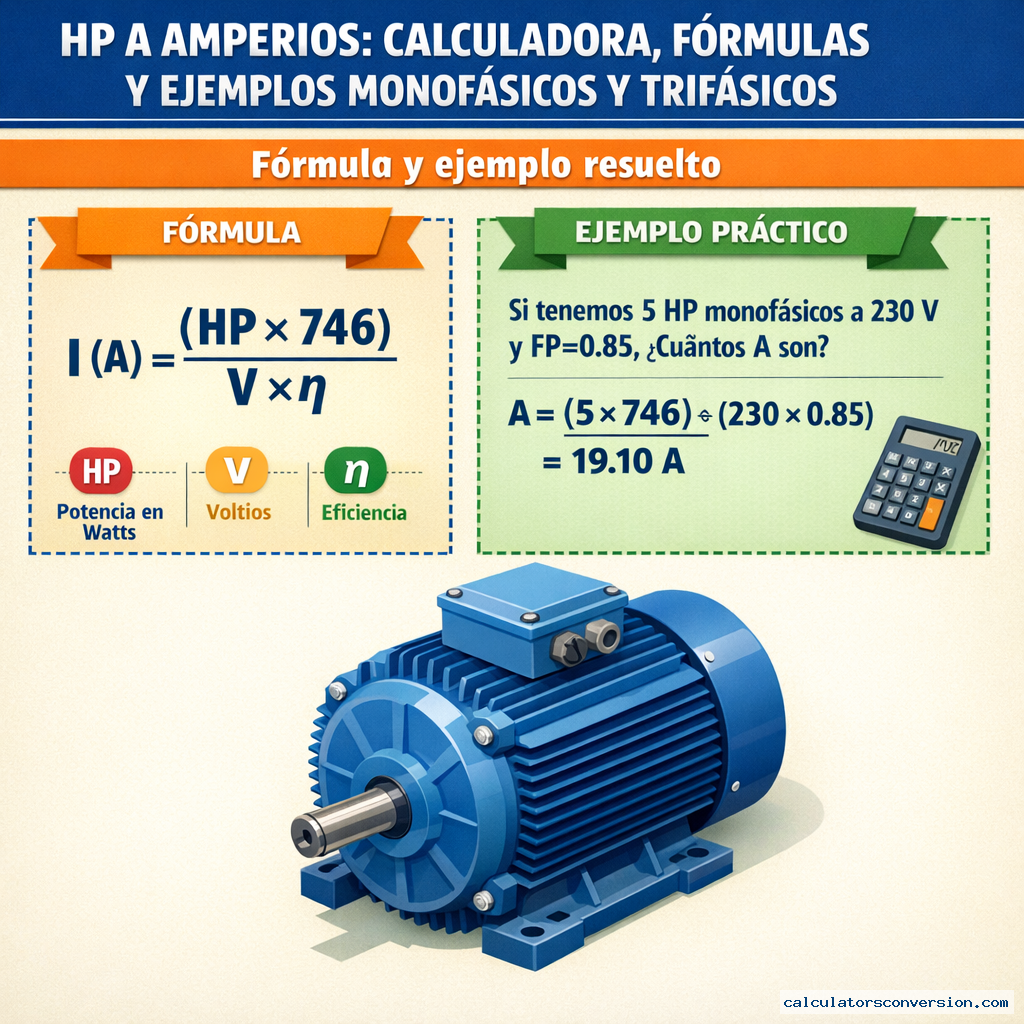

Formulas de Hp a Amperios AC, DC, monofasicos, bifasicos y trifasicos.
Las formulas de Hp a Amperios son cuatro, para sistemas DC y AC monofasicos, bifasicos y trifasicos. Para poder obtener los Amperios se requiere de varias variables entre ellas al Eficiencia y el factor de potencia del motor.
Definición de variables:
- I DC = Corriente continua. Esta información es la que deseamos encontrar.
- I AC1Ø = Corriente / Amperio 1 fase (monofasico). Información a encontrar, sin embargo una forma fácil y rápida de saber las equivalencias es utilizando las tablas de conversiones de Hp a Amperios de la NEC.
- I AC2Ø = Corriente / Amperio 2 fase (bifasico).
- I AC3Ø = Corriente / Amperio 3 fase (trifasico).
- HP = Caballos de fuerza (Horse power).
- V DC = Voltaje continuo.
- V L-N= Voltaje de línea a neutro.
- V L-L = Voltaje de línea a línea.
- E f = Eficiencia.
- F.p = factor de potencia.
Ejemplos de conversiones de hp a amperios.
Ejemplo 1: Corriente de draga de mina
- Datos:
- Potencia: 80 HP
- Voltaje (L-L): 4160 V
- Sistema: Trifásico
- Eficiencia: 84% (0,84)
- Factor de potencia: 0,8
- Cálculo:
(80 HP × 746) / (4160 V × 0,84 × 0,8 × √3) - Resultado:
12,33 Amperios
Ejemplo 2: Amperios de aire acondicionado de 5,4 HP
- Datos:
- Potencia: 5,4 HP
- Voltaje (L-L): 220 V
- Sistema: Trifásico
- Eficiencia: 88% (0,88)
- Factor de potencia: 0,9
- Cálculo:
(5,4 HP × 746) / (220 V × 0,88 × 0,9 × √3) - Resultado:
13,35 Amperios
Ejemplo 3: Amperaje de batidora de 50 HP
Resultado:
46,76 Amperios
Datos:
Potencia: 50 HP
Voltaje (L-N): 277 V
Sistema: Bifásico
Eficiencia: 90% (0,9)
Factor de potencia: 0,8
Cálculo:
(50 HP × 746) / (277 V × 0,9 × 0,8 × √3)
Cómo convertir Hp a Amp AC 3 fases en solo 3 pasos.
Paso 1: Multiplicar HP x 746
- Multiplica la potencia en caballos de fuerza (HP) por 746.
- Ejemplo: Si tienes 100 HP, entonces 100 HP x 746 = 74,600.
Paso 2: Multiplicar Voltaje x FP x Raíz de 3
- Multiplica la tensión de AC por la eficiencia del motor, el factor de potencia (FP) y la raíz cuadrada de 3.
- Ejemplo:
- Para una trituradora a 220 V AC con una eficiencia del 80% (0.8) y un FP de 0.9:
220 V x 0.8 x 0.9 x √3 ≈ 274.35.
- Para una trituradora a 220 V AC con una eficiencia del 80% (0.8) y un FP de 0.9:
Paso 3: Dividir el resultado del Paso 1 entre el del Paso 2
Ejemplo: (100 HP x 746) / (220 V x 0.8 x 0.9 x √3) ≈ 271.9 Amps.
Divide la potencia en vatios (resultado del Paso 1) entre el producto obtenido en el Paso 2.
🎯Tabla de conversión de Hp a Amps
Tabla de Hp a Amperios para motores de inducción de AC de 60 Hz
| Caballo de fuerza | Gráfica de clasificación actual | ||||||
| Monofásico – Clasificación actual | Trifásico: clasificación actual | ||||||
| 115 voltios | 230 voltios | 200 voltios | 230 voltios | 380-415 voltios | 460 voltios | 575 voltios | |
| 1/6 | 4,4 | 2,2 | ~ | ~ | ~ | ~ | |
| 1/4 | 5,8 | 2,9 | ~ | ~ | ~ | ~ | |
| 1/3 | 7,2 | 3,6 | ~ | ~ | ~ | ~ | |
| 1/2 | 9,8 | 4,9 | 2,5 | 2,2 | 1,3 | 1,1 | 0,9 |
| 3/4 | 13,8 | 6,9 | 3,7 | 3,2 | 1,8 | 1,6 | 1,3 |
| 1 | 16,0 | 8,0 | 4,8 | 4,2 | 2,3 | 2,1 | 1,7 |
| 1 1/2 | 20,0 | 10,0 | 6,9 | 6,0 | 3,3 | 3,0 | 2,4 |
| 2 | 24,0 | 12,0 | 7,8 | 6,8 | 4,3 | 3,4 | 2,7 |
| 3 | 34,0 | 17,0 | 11,0 | 9,6 | 6,1 | 4,8 | 3,9 |
| 5 | 56,0 | 28,0 | 17,5 | 15,2 | 9,7 | 7,6 | 6,1 |
| 7 1/2 | 80,0 | 40,0 | 25,0 | 22,0 | 14,0 | 11,0 | 9,0 |
| 10 | 100 | 50,0 | 32,0 | 28,0 | 18,0 | 14,0 | 11,0 |
| 15 | 135 | 68,0 | 48,0 | 42,0 | 27,0 | 21,0 | 17,0 |
| 20 | ~ | 88,0 | 62,0 | 54,0 | 34,0 | 27,0 | 22,0 |
| 25 | ~ | 110 | 78,0 | 68,0 | 43,0 | 34,0 | 27,0 |
| 30 | ~ | 136 | 92,0 | 80,0 | 51,0 | 40,0 | 32,0 |
| 40 | ~ | 176 | 120 | 104 | 66,0 | 52,0 | 41,0 |
| 50 | ~ | 216 | 150 | 130 | 83,0 | 65,0 | 52,0 |
| 60 | ~ | ~ | 177 | 154 | 103 | 77,0 | 62,0 |
| 75 | ~ | ~ | 221 | 192 | 128 | 96,0 | 77,0 |
| 100 | ~ | ~ | 285 | 248 | 165 | 124 | 99,0 |
| 125 | ~ | ~ | 359 | 312 | 208 | 156 | 125 |
| 150 | ~ | ~ | 414 | 360 | 240 | 180 | 144 |
| 175 | ~ | ~ | 475 | 413 | 275 | 207 | 168 |
| 200 | ~ | ~ | 552 | 480 | 320 | 240 | 192 |
| 250 | ~ | ~ | 692 | 602 | 403 | 302 | 242 |
| 300 | ~ | ~ | ~ | ~ | 482 | 361 | 289 |
| 350 | ~ | ~ | ~ | ~ | 560 | 414 | 336 |
| 400 | ~ | ~ | ~ | ~ | 636 | 477 | 382 |
| 450 | ~ | ~ | ~ | ~ | 711 | 515 | 412 |
| 500 | ~ | ~ | ~ | ~ | 786 | 590 | 472 |
La información en este cuadro se derivó de la Tabla 430-148 y 430-150 del NEC y la Tabla 50.1 del estándar UL 508A. Los voltajes enumerados son voltajes nominales del motor. Las corrientes enumeradas se permitirán para los rangos de voltaje del sistema de 110-120, 220-240, 380-415, 440-480 y 550-600 voltios.
Los valores de corriente a plena carga son para motores que funcionan a velocidades normales y motores con características de par normal. Los motores fabricados especialmente para bajas velocidades o pares elevados pueden tener corrientes de plena carga más altas, y los motores de varias velocidades tendrán corrientes de carga completa que variarán con la velocidad. En estos casos, se utilizarán las clasificaciones actuales de la placa de identificación.

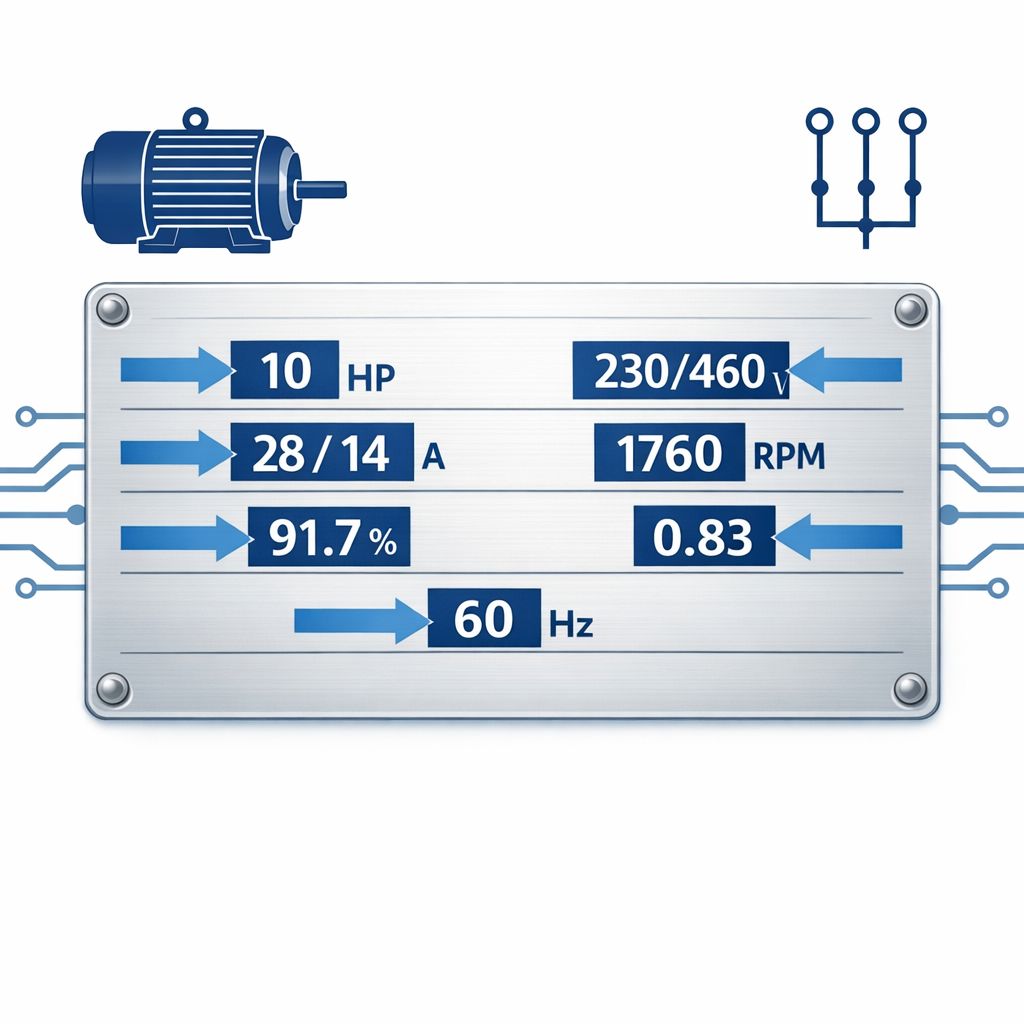

Precaución: los amperios reales del motor pueden ser más altos o más bajos que los valores promedio enumerados anteriormente. Para una protección más confiable del motor, use la corriente real del motor como se indica en la placa de identificación del motor. Use esta tabla como una guía solamente.
Tabla de corrientes de motor de Hp a Amperios a plena carga en DC
Conversiones mas comunes de Hp a Amperios
¿Cual es la equivalencia de 1 Hp a Amperios?
La respuesta mas rápida seria 4,2 Amperios, sin embargo esta respuesta solo es valida para un voltaje de 230V trifasicos, para otro voltaje se deberá verificar la corriente o amperaje en las tablas mostradas anteriormente o con la calculadora de Hp a Amperios.
¿2 Hp equivale a cuantos amperios?
2 Hp son 6,8 amperios, de acuerdo a las tablas de la NEC mostradas anteriormente y para un voltaje de 230V trifasico, sin embargo si se tienen otras variables diferentes a la de la tabla anterior deberá calcular la corriente con la calculadora.
¿Cuantos amperios tiene un motor de 3 Hp trifasicos?
Un motor de 3 hp trifasicos tiene un amperaje de 9,6 Amperios a 230Voltios, de acuerdo a las tablas anteriores.
¿Cuanto consume un motor de 1/2 Hp?
El consumo de corriente es de 4,9 Amperios siempre y cuando sea trifasico a 230V.
Definiciones básicas
¿Que es un hp (Horsepower)?
La potencia en hp es una unidad del sistema inglés, que a veces se usa para expresar la velocidad a la que se gasta la energía mecánica. Originalmente se definió como 550 libras-pie por segundo (ft-lb/s).
Si bien la potencia, el vatio y el kilovatio son reducibles a las mismas unidades dimensionales (cada uno representa una cierta tasa de gasto de energía o potencia), la potencia en hp rara vez se usa para expresar potencia de otra forma que no sea mecánica. Probablemente es extraño hablar de un horno de microondas de 1 hp y no de watts, así como se sentiría incómodo hablando de un motor fuera de borda de 37 kW y no de hp.
¿Cuanto vale el Hp?
Una potencia de 1 hp es aproximadamente equivalente a 746 vatios (W) o 0.746 kilovatios (kW).
- Para convertir de potencia a vatios, multiplique por 746.
- Para convertir de vatios a potencia, multiplique por 0.00134.
- Para convertir de caballos de fuerza a kilovatios, multiplique por 0.746.
- Para convertir de kilovatios a caballos de fuerza, multiplique por 1.34.
Consideraciones Adicionales en el Cálculo de HP a Amperios
Al realizar el cálculo de HP a amperios, es importante tener en cuenta varios factores que pueden influir en la precisión y aplicabilidad de los resultados obtenidos.
Factor de Potencia (FP)
El factor de potencia es crucial en la conversión ya que representa la eficiencia con la que el motor convierte la energía eléctrica en trabajo mecánico. Un FP menor a 1 indica que parte de la energía está siendo utilizada para crear campos magnéticos. Es esencial conocer el FP del motor para obtener una estimación precisa de la corriente.
Tipo de Circuito: Trifásico vs. Monofásico
La fórmula y el resultado varían significativamente dependiendo de si el motor está conectado a un sistema trifásico o monofásico. Los sistemas trifásicos son más eficientes para aplicaciones de alta potencia, mientras que los monofásicos son comunes en entornos domésticos.
Eficiencia del Motor
La eficiencia del motor también puede afectar el cálculo. Los motores más eficientes requieren menos corriente para generar la misma cantidad de trabajo mecánico. Considerar la eficiencia puede ayudar a dimensionar adecuadamente los conductores y protecciones eléctricas asociados.
Temperatura y Condiciones Ambientales
Las condiciones ambientales, como la temperatura y la altitud, pueden influir en el rendimiento del motor y, por ende, en el cálculo de la corriente necesaria. Es importante ajustar los cálculos si el motor operará en condiciones extremas.
Factores de Seguridad
Al dimensionar los conductores y protecciones, es recomendable incluir un margen de seguridad para evitar sobrecargas y asegurar la durabilidad del sistema eléctrico.
Preguntas Frecuentes (FAQ)
¿Qué es el factor de potencia y por qué es importante en el cálculo de HP a amperios?
El factor de potencia (FP) es una medida de la eficiencia con la cual la energía eléctrica es convertida en trabajo útil. Es importante en el cálculo de HP a amperios porque afecta la cantidad de corriente que se requiere para una determinada potencia. Un FP menor a 1 implica que se necesita más corriente para generar la misma cantidad de HP, lo que puede aumentar las pérdidas eléctricas y requerir conductores de mayor tamaño.
¿Cómo afecta la tensión (voltaje) al cálculo de amperios para una potencia dada?
La tensión inversamente afecta la corriente; a mayor voltaje, menor es la corriente necesaria para generar la misma potencia. Por lo tanto, en aplicaciones de alta potencia, se prefieren voltajes más altos para reducir la corriente y minimizar las pérdidas en el sistema eléctrico.
¿Puedo utilizar las mismas fórmulas para motores en sistemas con diferentes frecuencias?
Las fórmulas presentadas son generalmente válidas para la mayoría de los sistemas estándar, pero en aplicaciones que operan a frecuencias muy diferentes (por ejemplo, 50 Hz vs. 60 Hz), puede haber ajustes necesarios debido a cambios en la reactancia de las cargas. Es recomendable consultar con un ingeniero eléctrico en tales casos.
¿Qué herramientas puedo utilizar para facilitar el cálculo de HP a amperios?
Además de las fórmulas manuales, existen calculadoras en línea y software especializado que pueden facilitar este cálculo. La inclusión de una calculadora con inteligencia artificial, como se mencionó anteriormente, puede agilizar el proceso y reducir la posibilidad de errores.
¿Es necesario considerar otros factores además de HP y voltaje al dimensionar un circuito eléctrico?
Sí, además de HP y voltaje, es crucial considerar el factor de potencia, la eficiencia del motor, las condiciones ambientales, los factores de seguridad y el tipo de carga (continua o intermitente) al dimensionar un circuito eléctrico. Estos factores garantizan un funcionamiento seguro y eficiente del sistema.
¿Cómo impacta la eficiencia del motor en el cálculo de corriente?
Una mayor eficiencia del motor reduce la cantidad de corriente necesaria para generar una determinada cantidad de HP. Por lo tanto, motores más eficientes como los de tipo IE3 pueden disminuir la demanda de corriente en comparación con motores menos eficientes.
¿Puedo aplicar estas fórmulas para otros tipos de maquinaria además de motores?
Sí, las fórmulas de conversión de HP a amperios pueden aplicarse a cualquier tipo de maquinaria que utilice energía eléctrica para generar trabajo mecánico, siempre y cuando se conozcan los parámetros necesarios como el voltaje, factor de potencia y tipo de suministro eléctrico.
